バルブ ジオメトリの起動

該当フォルダからCADシステムのtransient-valveアセンブリを開きます。フォルダの場所は、オペレーティング システムによって異なります。

Windows 7:

ProgramData¥Autodesk¥Simulation CFD <バージョン> ¥Tutorials¥ CAD ¥transient-valve

あるいは

ProgramData¥Autodesk¥Simulation CFD 360 <バージョン> ¥Tutorials¥ CAD ¥transient-valve

ProgramData フォルダは、デフォルトではアクセス不可になっています。Windows® 7でこのフォルダにアクセスするには、次の手順を実行します。

  1. ファイルブラウザウィンドウを開きます（スタートメニュー > コンピューター）
  2. 左上隅の整理 > フォルダーと検索のオプションをクリックします。
  3. 表示タブをクリックします。
  4. 隠しファイル、隠しフォルダー、および隠しドライブを表示するオプションを選択します。
  5. OKボタンをクリックする。

    6. 不明な点がある場合は、システム管理者に問い合わせてください。

注: CAD は、下記のいずれかの CAD システムです。

注: このリストに含まれていない CAD ツールを使用している場合は、Autodesk® Inventor Fusion で Fusion バージョンのモデルを開く必要があります。

CADから起動するには

Autodesk® Inventor、PTC Creo(または Pro/Engineer)、または SolidWorks から起動する場合は、アクティブなモデルを起動するオプションを選択します。

デザイン スタディ マネージャで、新規のデザイン スタディを作成するには:

  1. [スタディ名]フィールドに名前を指定します。デフォルトの名前は、トップレベルのアセンブリ名または部品名となります。
  2. 必要に応じて、設計名およびシナリオ名を変更できます。
  3. スタディのデフォルトの位置はCADモデルと同じパスです。
  4. [起動]をクリックします。

Autodesk Simulation CFD が起動し、デザイン スタディが作成されます。

ジオメトリツールダイアログが表示された場合は、それを閉じてから次のステップに進みます。

デザイン スタディ マネージャについての詳細

ファイル(Parasolid または Acis)から起動するには

  1. デスクトップから Autodesk Simulation CFD を起動します。
  2. 開始タブで新規をクリックします。

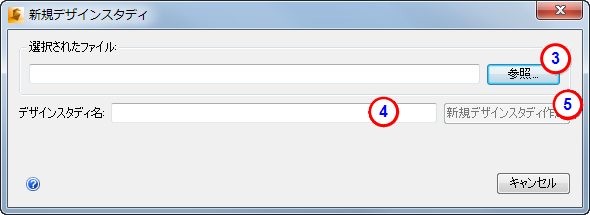

  3. 新規デザインスタディダイアログで参照をクリックし、ParasolidまたはAcisファイルを選択します。
  4. デザインスタディ名フィールドにデザインスタディの名前を指定します。
  5. 新規設計スタディ作成をクリックします

ジオメトリツールダイアログが表示された場合は、それを閉じてから次のステップに進みます。

Autodesk® Inventor Fusion から起動するには

Fusion により、起動機能が拡張され、さまざまな CAD システムから Sim CFD を起動することができます。前述のリストにあるもの以外の CAD ツールを使用している場合は、チュートリアル モデルの Fusion バージョンを使用してください。Autodesk® Inventor Fusion をダウンロードしてインストールするには、ここをクリックしてください。

  1. Autodesk® Inventor Fusion で CAD モデルを直接開きます。

  2. モデルを Simulation CFD に転送するには、[シミュレーション]タブの[Simulation CFD]または[Simulation CFD 360]をクリックします。

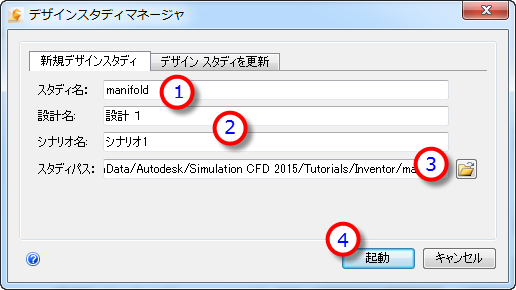

デザイン スタディ マネージャが開きます。新規デザインスタディを作成するには:

  1. [スタディ名]フィールドに名前を指定します。デフォルトの名前は、トップレベルのアセンブリ名または部品名となります。
  2. 必要に応じて、設計名およびシナリオ名を変更できます。
  3. スタディのデフォルトの位置はCADモデルと同じパスです。
  4. [起動]をクリックします。

ジオメトリツールダイアログが表示された場合は、それを閉じてから次のステップに進みます。
