ViewCube をコントロールする

ViewCube の外観をコントロールする

ViewCube ツールは、非アクティブまたはアクティブのいずれかで表示されます。非アクティブの場合、デフォルトでは、モデルの表示が見えにくくならないように部分的に透明に表示されます。アクティブの場合は半透明になります。そのため、モデルの現在の表示でオブジェクトの表示が見えにくくなる場合があります。

最も一般的に使用される ViewCube の外観ツールは次のとおりです。

ViewCube の位置をコントロールするには

1. ViewCube を右クリックし、[プロパティ]をクリックします。
2. [ViewCube のプロパティ]ダイアログ ボックスで、[スクリーン上の位置]ドロップダウン リストからいずれかの配置可能な位置を選択します。
3. OKをクリックします。

ViewCube のサイズをコントロールするには

1. ViewCube を右クリックし、[プロパティ]をクリックします。
2. [ViewCube のプロパティ]ダイアログ ボックスで、[ViewCube のサイズ]ドロップダウン リストからオプションを選択します。
3. OKをクリックします。

ViewCube の非アクティブ時の透過性をコントロールするには

1. ViewCube を右クリックし、[プロパティ]をクリックします。
2. [ViewCube のプロパティ]ダイアログ ボックスで、[非アクティブ時の透過性]ドロップダウン リストからオプションを選択します。
3. OKをクリックします。

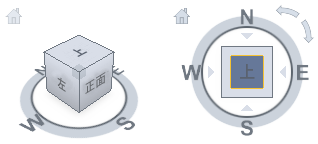

コンパス

コンパスは ViewCube ツールの下に表示され、モデルの基準となる方向を示します。モデルを回転するには、コンパスの基準となる方向を示す文字をクリックします。

基点を中心にインタラクティブにモデルを回転するには、基準となる方向を示す文字のいずれかまたはコンパスのリングをクリックしてドラッグします。

ViewCube の下にコンパスを表示するには

1. ViewCube を右クリックし、[プロパティ]をクリックします。
2. [ViewCube のプロパティ]ダイアログ ボックスの[コンパス]で、[コンパスを表示]を選択します。

   コンパスが ViewCube の下に表示され、モデルの北方向を示します。

3. OKをクリックします。

ViewCube の外観と動作をコントロールするその他の方法については、次のトピックを参照してください。
