정점 용접 수정자

정점 용접 수정자는 서로 지정된 거리 이내에 있는 모든 정점을 하나의 정점으로 결합하여 편집 가능한 폴리 및 유사한 오브젝트의 용접 기능처럼 동작합니다. 정점 용접은 작은 영역 내에 정점 클러스터를 포함하는 메시를 지우는 데 유용합니다.

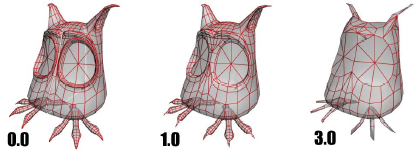

서로 다른 정점 용접 임계값 결과설정 사용 결과

새 정점은 결합된 정점의 평균 위치에 자동으로 배치됩니다. 원본 정점이 제거되기 때문에 일반적으로 일부 연결된 면과 가장자리도 함께 제거됩니다. 용접된 정점은 동일한 요소에 속하지 않아도 되므로 용접으로 인해 오브젝트 내의 여러 요소가 결합될 수 있습니다.

절차

예: 메시에 정점 용접 수정자를 적용하려면 다음을 수행하십시오.

길이, 폭 및 높이를 40으로 설정하여 상자를 만듭니다.
상자를 마우스 오른쪽 버튼으로 클릭하고 다음으로 변환 편집 가능한 폴리로 변환을 선택합니다.
다각형 하위 오브젝트 수준으로 이동하여 다각형 6을 선택합니다.
팁: 선택되는 다각형을 보려면 선택 롤아웃 아래쪽의 값을 확인합니다.
키를 눌러 다각형 6을 삭제합니다.
다각형을 삭제함으로써 개방형 메시를 만들 수 있습니다.
폴리로 변환 수정자를 적용하고 선택 수준을 오브젝트로 설정합니다.
미러 수정자를 적용하고 미러 축을 X로 설정합니다.
복사를 설정하고 간격띄우기를 –40으로 설정합니다.
상자의 반사가 공통 이음새를 공유하지만 이음새를 따라 정점이 접합되어 있지 않습니다.
정점 용접 수정자를 적용하여 두 상자를 하나의 요소로 접합합니다.

팁: 이 절차의 조합은 대칭 수정자를 사용하여 능률화할 수 있습니다. 이는 메시를 미러링하여 단일 작업으로 용접합니다.

임계값: 정점이 자동으로 결합되는 거리(장면 단위)입니다. 이 값보다 멀리 있는 정점은 용접되지 않습니다. 기본값은 0.1입니다.

주: 높은 임계값 설정을 사용하면 더 많은 정점이 용접되므로 비교적 작은 면 및 세부 사항이 제거됩니다. 임계값이 너무 높게 설정되면 메시가 변형되기 시작합니다.
임계값을 5.5로 설정한 경우 모든 세부 사항이 제거되어 모델을 식별할 수 없습니다.
