다음 과정에 따라 씰 평면도 화면표시 표현의 개구부 씰 치수를 변경하십시오.
- 개구부를 두 번 클릭합니다.
- 화면표시 탭을 클릭합니다.
- 일반 범주에서 화면표시 구성요소에 대해 *없음*이 선택되어 있는지 확인합니다.
- 화면표시 기준에 대해 이 객체를 선택합니다. 주: 변경사항을 도면의 모든 개구부에 적용하려면 도면 기본값 설정을 선택합니다.
- 화면표시 표현에 대해 씰 평면도를 선택합니다.
- 필요한 경우 객체 화면표시 특성
고급을 확장한 후
씰 치수를 클릭합니다. - 씰 치수 워크시트에서 씰 확장 및 깊이 치수를 입력합니다.
씰 구성요소 A와 B는 개구부의 외부에 대한 것입니다. 씰 구성요소 C와 D는 내부 면에 대한 것입니다.
- 확인을 클릭합니다.
- 화면표시 구성요소 드롭다운 리스트에서 개별 씰 구성요소 옆에 있는 전구 아이콘을 클릭하여 원하는 대로 가시성을 켜거나 끕니다.
다음과 같이 개구부의 상황에 맞는 메뉴를 통해 씰 치수 및 가시성 설정에 액세스할 수도 있습니다.
- 변경할 개구부를 선택하고 마우스 오른쪽 버튼을 클릭한 후 객체 화면표시 편집을 클릭합니다.
- 객체 화면표시 대화상자에서 화면표시 특성 탭을 클릭합니다.
현재 화면표시 표현은 굵게 표시됩니다.
- 변경사항을 나타낼 화면표시 표현을 선택한 후 객체 재지정을 선택합니다. 객체 재지정이 이미 선택되어 있는 경우 탭의 오른쪽 위 구석에 있는
을(를) 클릭합니다. - 기타 탭을 클릭합니다.

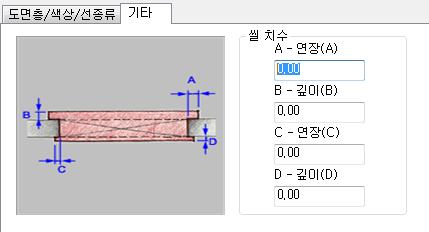

개구부 씰 치수
- 씰 치수에서 씰 확장 및 깊이 치수를 입력합니다.
- 필요한 경우 도면층/색상/선종류 탭의 가시적에서 전구 아이콘을 클릭하여 개별 씰 화면표시 구성요소의 가시성을 켭니다.
- 확인을 두 번 클릭합니다.
