재료별 은선 화면표시를 조정하려면

다음 과정에 따라 재료의 은선이 단면 또는 입면에서 표시되는지 여부를 조정하십시오.

예를 들어 지면 및 다른 벽에 의해 숨겨진 콘크리트벽 및 기초를 표시할 경우 이 작업을 수행할 수 있습니다. 벽 뒤에 위치한 주요 구조 부재를 표시할 경우에도 자주 사용합니다.

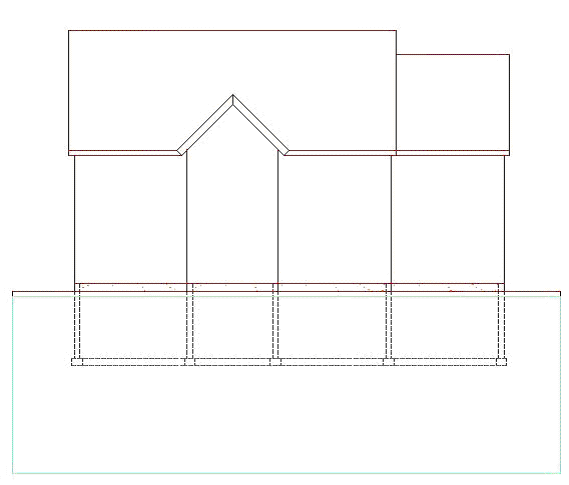

숨겨진 기초 벽 표시

1. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.

   현재 도면이 트리 뷰에 확장된 상태로 스타일 관리자가 표시됩니다.

2. 다목적 객체를 확장한 후 재료 정의를 확장합니다.
3. 변경할 재료 정의를 선택합니다.
4. 화면표시 특성 탭을 클릭합니다.
5. 변경사항을 나타낼 화면표시 표현을 선택한 후 스타일 재지정을 선택합니다.

   굵은체로 표시된 화면표시 표현은 현재 화면표시 표현입니다.

6. 필요에 따라 를 클릭합니다.
7. 기타 탭을 클릭합니다.
8. 2D 단면/입면 규칙에서 이 재료에 숨겨진 모서리 표시를 선택합니다.
9. 확인을 클릭합니다.
