모깎기는 객체에 접하고 지정된 반지름을 가지는 호를 가진 두 객체를 연결합니다.
내부 구석을 모깎기라고 하고 외부 구석을 둥글게 깎기라고 부르는데, FILLET 명령을 사용하면 둘 다 작성할 수 있습니다.
다음 항목을 모깎기할 수 있습니다.
- 호
- 원
- 타원 및 타원형의 호
- 선
- 폴리선
- 광선
- 스플라인
- X선
- 3D 솔리드(AutoCAD LT에서는 사용할 수 없음)
FILLET은 하나의 명령으로 폴리선의 모든 구석을 둥글게 만드는 데 사용할 수 있습니다. 또한 다중 옵션을 사용하여 명령을 종료하지 않고 둘 이상의 객체 세트를 모깎기할 수 있습니다.
모깎기하는 두 객체가 동일한 도면층에 있는 경우 모깎기 호는 해당 도면층에 만들어집니다. 그렇지 않으면 모깎기 호는 현재 도면층에 만들어집니다. 도면층은 색상 및 선종류 등의 객체 특성에 영향을 줍니다.
호 대신 BLEND 명령을 사용하여 두 선이나 곡선을 연결하며 해당 선이나 곡선에 접하는 스플라인을 작성할 수 있습니다.
모깎기된 객체 자르기 및 연장
자르기 옵션을 사용하면 선택한 객체가 결과 호의 끝점에 맞게 잘리거나 연장되는지 또는 변경되지 않고 유지되는지를 지정할 수 있습니다.
모깎기 위치 조정

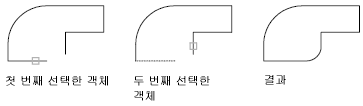

지정한 위치에 따라 선택한 여러 객체 사이에 하나 이상의 모깎기가 있을 수 있습니다. 그림에서 선택 위치와 결과 모깎기를 비교해 보십시오.
선과 폴리선 세그먼트 조합 모깎기
폴리선으로 선을 모깎기하려면 각 선 또는 연장된 선이 폴리선 선 세그먼트 중 하나와 교차해야 합니다. 자르기 옵션이 켜져 있는 경우 모깎기된 객체와 모깎기 호는 결합되어 새 단일 폴리선을 형성합니다.
폴리선 옵션을 지정하기 전에 폴리선 세그먼트를 선택하여 열린 폴리선의 끝점을 모깎기할 수도 있습니다. 이 작업을 수행하면 닫힌 폴리선이 작성됩니다.

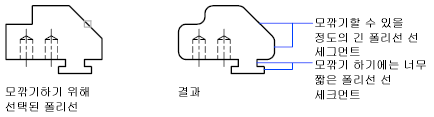

전체 폴리선 모깎기
전체 폴리선을 모깎기하거나 전체 폴리선에서 모깎기를 제거할 수 있습니다.
모깎기 반지름을 0이 아닌 값으로 설정하면 FILLET은 모깎기 반지름을 수용하는 데 충분한 길이의 각 폴리선 세그먼트 정점에 모깎기 호를 삽입합니다.

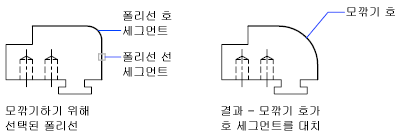

폴리선의 두 선형 세그먼트가 둘 사이의 호 세그먼트에 의해 분리되는 경우 FILLET은 호 세그먼트를 제거하고 현재 모깎기 반지름의 새 호 세그먼트로 대치합니다.
모깎기 반지름을 0으로 설정하면 모깎기 호가 삽입되지 않습니다. 두 선형 폴리선 세그먼트가 하나의 호 세그먼트에 의해 분리되는 경우 FILLET은 해당 호를 제거하고 두 세그먼트가 서로 교차할 때까지 선형 세그먼트를 연장합니다.
평행선 모깎기

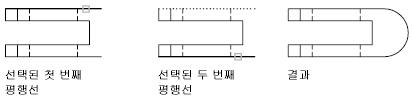

평행선, X선 및 광선을 모깎기할 수 있습니다. 현재 모깎기 반지름은 두 객체에 접하며 해당 객체의 공통 평면에 있는 호를 작성하도록 임시로 조절됩니다.
첫 번째로 선택된 객체는 선 또는 광선이어야 하지만 두 번째 객체는 선, X선 또는 광선일 수 있습니다. 모깎기 호는 다음 그림에서처럼 연결됩니다.
