도면 파일을 외부 참조 또는 xref 형태로 현재 도면에 삽입할 수 있습니다.
전체 도면 파일을 현재 도면에 참조 도면(외부 참조)으로 부착할 수 있습니다. 외부 참조의 경우 참조 도면에 있는 변경사항은 현재 도면에 반영됩니다. 부착된 외부 참조는 다른 도면에 실제로 삽입되는 것이 아니라 링크됩니다. 현재 도면을 열거나 다시 로드하면 참조 도면의 변경 사항이 모두 표시됩니다. 따라서 외부 참조를 사용하면 도면 파일의 크기를 크게 증가시키지 않으면서 도면을 작성할 수 있습니다.
참조 도면을 사용하여 다음을 할 수 있습니다.
- 도면에서 다른 도면을 참조하여 다른 디자이너가 변경한 사항을 계속 반영함으로써 자신의 작업을 다른 작업자의 작업과 조정할 수 있습니다. 또한 프로젝트가 진행됨에 따라 계속 변경되는 구성요소 도면으로부터 마스터 도면을 정리할 수도 있습니다.
- 참조 도면의 최신 버전이 화면에 표시되었음을 확인하십시오. 도면을 열 때 각 참조 도면을 자동으로 다시 로드하므로 참조 도면 파일의 최신 상태가 도면에 반영됩니다.
- 도면층 이름, 치수기입 스타일 이름, 문자 스타일 및 도면의 기타 명명된 요소를 참조 도면 의 요소와 별도로 유지합니다.
- 프로젝트가 완료되고 보관할 준비가 되면 부착된 참조 도면을 영구적으로 현재 도면과 병합(결합)합니다.
도면 파일 하나를 동시에 여러 도면에 외부 참조로 부착할 수 있습니다. 반대로, 여러 도면을 한 도면에 참조 도면으로 부착할 수도 있습니다.
외부 참조를 부착 위한 도구
외부 참조 부착 방법은 다음과 같이 여러 가지가 있습니다.
를 클릭합니다. - 를 클릭합니다.
- 명령 프롬프트에서 EXTERNALREFERENCES를 입력합니다.
- 명령 프롬프트에서 XATTACH를 입력합니다.
또한 DesignCenter ™ 을 사용하여 도면에 외부 참조를 부착할 수도 있습니다. DesignCenter를 사용하여 간단한 부착, 도면 참조 및 참조 설명 미리보기, 끌어놓기를 통한 신속한 배치를 수행할 수 있습니다.
DesignCenter로부터 외부 참조를 끌거나 바로 가기 메뉴에서 외부 참조로 부착을 클릭하여 외부 참조를 부착할 수 있습니다.
외부 참조를 찾는 데 사용되는 저장 경로는 상대(부분적으로 지정됨) 경로이거나 전체 경로일 수도 있고, 경로가 없을 수도 있습니다.
외부 참조에 가변 블록 속성이 들어 있는 경우 무시됩니다.
부착된 외부 참조 알림 수신
도면에 외부 참조가 부착되면 응용프로그램 윈도우의 오른쪽 아래 구석(상태 막대 트레이)에 외부 참조 아이콘이 표시됩니다.
하나 이상의 외부 참조가 없을 경우 외부 참조 아이콘에 감탄 부호가 추가됩니다. 외부 참조 아이콘을 클릭하면 외부 참조 팔레트가 표시됩니다.
참조된 도면 분리
DWG 참조(외부 참조)를 도면에서 완전히 제거하려면 해당 외부 참조를 지우는 것이 아니라 분리해야 합니다.
외부 참조를 지우면 그 외부 참조와 연관된 도면층 정의 등은 제거되지 않습니다. 분리 옵션을 사용하면 외부 참조 및 연관된 모든 정보가 제거됩니다.
도면의 외부 참조 강조

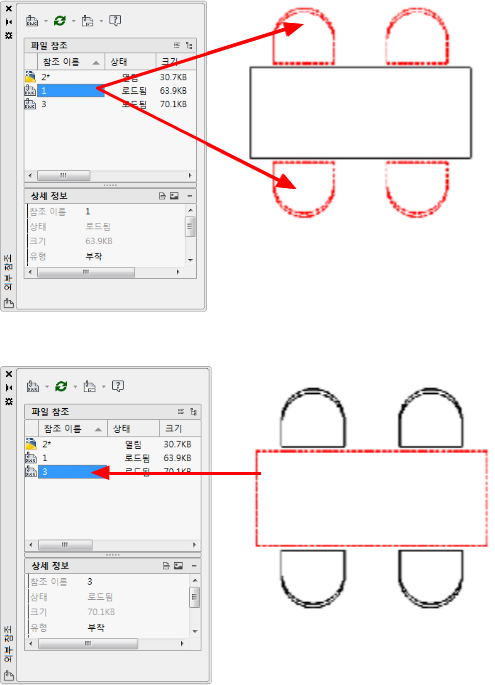

복잡한 도면에서 외부 참조를 찾으려면 외부 참조 팔레트에서 항목을 선택하여 도면의 표시되는 복제를 모두 강조합니다. 반대로 도면에서 외부 참조를 선택하면 외부 참조 팔레트에서 해당 이름이 강조됩니다.
복잡한 도면에서 외부 참조를 찾으려면 참조 관리자 팔레트에서 항목을 선택하여 도면의 표시되는 복제를 모두 강조합니다. 반대로 도면에서 외부 참조를 선택하면 참조 관리자 팔레트에서 해당 이름이 강조됩니다.
참조되는 도면층의 특성 조정
외부 외부 참조층의 가시성, 색상, 선종류 및 기타 특성을 조정할 수 있고 이 변경사항이 임시적으로 또는 영구적으로 적용되도록 할 수 있습니다. VISRETAIN 시스템 변수가 0으로 설정되면 이러한 변경 사항은 현재 도면 세션에만 적용됩니다. 즉, 도면 세션을 종료하거나 외부 참조를 다시 로드 또는 분리하면 변경 사항이 취소됩니다.
DWG 외부 참조의 페이드 표시도 조정할 수 있습니다. XDWGFADECTL 시스템 변수는 모든 DWG 외부 참조의 페이드 비율을 정의합니다.
외부 참조 자르기 경계
도면은 잘린 xref를 포함할 수 있습니다. 자르기 경계를 보려면 XCLIPFRAME 시스템 변수를 켜면 됩니다.
교육용 제품에서 부착
Autodesk 교육용 제품에서 만든 외부 참조를 열거나 삽입하거나 부착하면 플롯한 도면에 다음과 같은 배너가 포함됩니다. "Autodesk 교육용 제품으로 작성되었습니다."
