현재 도면의 모든 파일 참조를 나열합니다.
이러한 파일 참조를 리스트나 트리 구조로 표시할 수 있습니다.
옵션 리스트
다음과 같은 옵션이 표시됩니다.

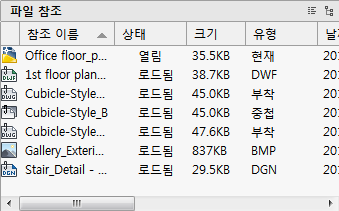

리스트 뷰
나열된 정보에는 참조 이름, 상태, 파일 크기, 파일 유형, 작성 날짜 및 저장된 경로가 포함됩니다.
- 참조 이름
-
참조 이름 열에는 항상 현재 도면이 첫 번째 항목으로 표시되며 그 뒤에는 부착된 순서대로 나열되는 추가 부착 파일이 표시됩니다.
- 상태
-
다음과 같이 참조된 파일의 상태가 표시됩니다.
- 로드됨 - 참조된 파일이 도면에 현재 부착되어 있습니다.
- 언로드됨 - 참조된 파일이 도면에서 언로드된 것으로 표시되어 있습니다.
- 찾지 못함 - 참조된 파일이 유효한 검색 경로에 더 이상 존재하지 않습니다.
- 해석되지 않음 - 참조된 파일을 읽을 수 없습니다.
- 고립됨 - 참조된 파일이 해석되지 않음 상태에 있는 다른 파일에 부착되어 있습니다.
- 참조되지 않음 - 참조된 파일을 분리하는 대신 삭제 또는 지우기 도구로 제거합니다.
- 크기
-
부착된 파일 참조의 크기입니다.
- 유형
-
참조된 파일의 파일 유형입니다. 도면(외부 참조) 파일은 부착 또는 중첩으로 표시되고, 래스터 이미지의 파일 형식이 표시되며, DWF, DWFx, DGN 및 PDF 언더레이는 각각의 파일 유형으로 나열됩니다.
- 날짜
-
참조된 파일이 작성되었거나 마지막으로 저장된 날짜입니다.
- 저장된 경로
-
참조된 파일이 부착될 때 도면과 함께 저장된 경로를 표시합니다.

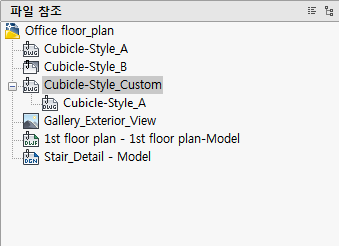

트리 뷰
트리 뷰의 맨 위 단계에는 항상 현재 도면이 표시됩니다. 참조된 파일은 다음 단계에 표시됩니다. 자체적으로 내포된 파일 참조를 포함하는 참조된 파일을 열어 해당 하위 단계를 표시할 수 있습니다. 트리 뷰에서 선택할 때는 한 번에 하나의 파일 참조만 선택할 수 있습니다.
