비주얼 스타일은 모서리, 조명 및 음영처리의 표시를 제어합니다.
비주얼 스타일 특성을 변경하여 해당 효과를 조정합니다. 비주얼 스타일을 적용하거나 해당 설정을 변경하면 연관된 뷰포트가 해당 변경 사항을 반영하여 자동으로 업데이트됩니다.
비주얼 스타일 관리자는 도면에 모든 스타일을 표시합니다. 선택된 스타일의 설정은 샘플 이미지 아래에 있는 패널에 표시됩니다.
리본에서는 자주 사용하는 일부 설정을 변경하거나 비주얼 스타일 관리자를 열 수 있습니다.

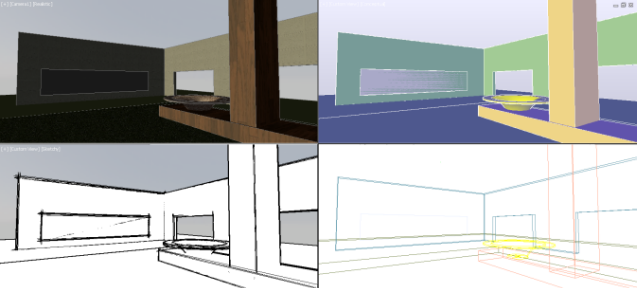

본 제품에서는 다음의 미리 정의된 비주얼 스타일이 제공됩니다.
- 2D 와이어프레임. 경계를 나타내는 선과 곡선을 사용하여 객체를 표시합니다.
- 개념. 부드러운 음영처리 및 Gooch 면 스타일을 사용하여 객체를 표시합니다. Gooch 면 스타일은 어두운 색과 밝은 색이 아닌 한색과 난색 간에 전환됩니다. 효과는 그다지 사실적이지 않으나 모형의 상세를 쉽게 확인할 수 있도록 해줍니다.
- 숨기기. 객체를 와이어프레임 표현을 사용하여 표시하고 뒷면을 표현하는 선을 숨깁니다.
- 사실적. 부드러운 음영처리 및 재료를 사용하여 객체를 표시합니다.
- 음영처리. 부드러운 음영처리를 사용하여 객체를 표시합니다.
- 모서리로 음영처리된. 부드러운 음영처리 및 표시되는 모서리를 사용하여 객체를 표시합니다.
- 회색 음영처리. 부드러운 음영처리 및 회색 단색 음영을 사용하여 객체를 표시합니다.
- 스케치. 선 연장 및 지터 모서리 수정자를 사용하여 손으로 스케치한 효과를 적용해 객체를 표시합니다.
- 와이어프레임. 경계를 나타내는 선과 곡선을 사용하여 객체를 표시합니다.
- X 레이. 객체를 부분적으로 투명하게 표시합니다.
음영처리된 비주얼 스타일에서 모형 주위를 이동할 때 관측점을 따르는 두 개의 원거리 라이트 소스로 면을 비춥니다. 기본 조명은 모형의 모든 면을 시각적으로 구별할 수 있게 비추도록 설계하였습니다. 기본 조명은 일영 등 다른 라이트가 꺼진 경우에만 사용할 수 있습니다.
언제든지 비주얼 스타일을 선택하여 해당 설정을 변경할 수 있습니다. 변경 사항은 비주얼 스타일이 적용된 뷰포트에 반영됩니다. 현재 비주얼 스타일의 변경 사항은 도면에 저장됩니다.
