직사각형 배열에서는 항목이 행, 열 및 레벨 조합으로 분산됩니다.
동적 미리보기를 사용하면 행 및 열의 수와 간격을 빠르게 파생시킬 수 있습니다. 3D 배열을 만들려면 레벨을 추가합니다.
다음 그림은 행, 열, 레벨이 각각 세 개씩 있는 직사각형 배열을 나타냅니다.
주: AutoCAD LT에서는 이 예의 객체를 작성할 수 없지만 여러 배열이 있는 배열을 작성할 수 있습니다.
배열 그립을 끌어서 배열에 있는 행과 열의 수와 간격을 늘리거나 줄일 수 있습니다.
XY 평면의 기준점을 기준으로 배열을 회전할 수 있습니다. 작성 시 행 및 열 축은 서로 직교 상태입니다. 연관 배열의 경우에는 나중에 축 각도를 편집할 수 있습니다.
직사각형 배열 편집
직사각형 배열 상황에 맞는 메뉴는 배열의 간격, 항목 수 및 레벨을 조정하기 위한 모든 범위의 설정을 제공합니다.

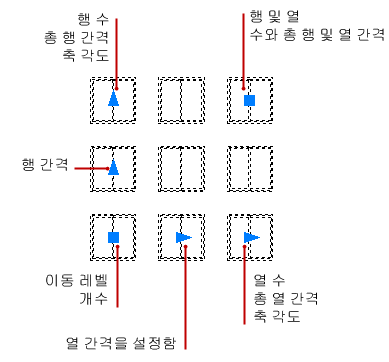

선택된 경로 배열의 그립을 사용하여 배열 구성을 변경할 수도 있습니다.
일부 그립에는 여러 동작이 있습니다. 그립을 선택하면 빨간색으로 바뀌고 Ctrl 키를 눌러 옵션 간에 순환할 수 있습니다. 명령 프롬프트에 현재 동작이 표시됩니다.
