도면에 장치를 추가하면 전기 특성 워크시트를 사용하여 연결구를 구성해야 합니다. 일반적으로 장치에는 전기 연결구가 하나 있습니다.
다음 방법 중 하나를 사용하여 전기 연결구를 구성할 수 있습니다.
- 회로에 연결구를 지정합니다. 알고 있는 회로는 선택할 수 있습니다. 그렇지 않으면 전반 및 연결구 특성을 선택하여 사용할 수 있는 회로의 리스트를 필터 처리한 다음 하나를 선택할 수 있습니다.
회로를 선택하고 나면 더 이상 시스템 값을 편집할 수 없습니다. 연결구의 시스템 유형이 전원 및 조명인 경우에는 전압과 극 수 값을 편집할 수 없습니다. 그러면 선택한 회로와 맞지 않는 값으로 변경할 수 없게 됩니다. 그런 다음 편집 가능한 연결구 특성을 구성할 수 있습니다.
회로에 지정된 연결구에 장치를 추가할 때 회로가 업데이트되고 연결구의 부하와 부하 범주에 따라 과부하 여부가 계산됩니다. 회로 기본 설정에서는 소프트웨어의 과부하 경고 여부를 지정하여 계속 장치를 추가할 것인지 결정할 수 있습니다. 회로를 과부하시킨 경우 도면 세션 중에 다시 과부하 사실을 알리지 않습니다.
- 연결구 특성을 구성하되, 연결구를 회로에 지정하지는 않습니다. 나중에 사용할 회로를 식별하고 나면 회로를 지정할 수 있습니다. 주: 장치의 스타일에서 연결구 특성 값의 재지정이 허용되지 않는 경우에는 회로가 지정되지 않은 동안에도 해당 특성을 편집할 수 없습니다. 재지정 허용 및 방지에 대한 자세한 내용은 장치 및 패널 스타일에 대한 연결구 구성을 참고하십시오.
장치의 전기 연결구를 구성하려면
선택적으로 회로에 연결구 지정
연결구 특성 지정
- 다음 중 하나를 수행하여 추가 명령을 시작합니다.
- 다음을 클릭합니다.
를 클릭합니다.
- 장치 도구 팔레트 deviceadd를 열고 도구를 선택합니다.
- DEVICEADD를 입력합니다.
- 다음을 클릭합니다.
- 특성 팔레트에서 고급을 확장하고 회로를 확장한 다음
전기 특성을 클릭합니다. 주: 나중에 도면에서 장치를 선택하고
을 클릭하여 이러한 설정을 적용할 수 있습니다.

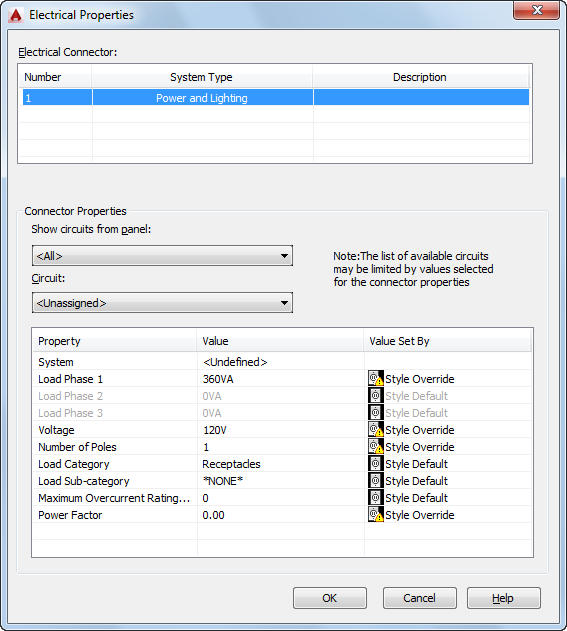

전기 특성 워크시트에는 장치에 있는 연결구가 나열되고 각 연결구의 시스템 유형과 설명이 표시됩니다. 장치의 이러한 속성은 장치 스타일에 따라 결정되며, 이러한 속성을 변경하려면 스타일에서 연결구를 수정해야 합니다.
- 전기 연결구에서 구성할 연결구를 선택합니다.
선택한 연결구의 특성은 연결구 특성에 표시됩니다.
- 필요한 경우 사용 가능한 회로의 리스트를 필터링할 수 있습니다.
회로에서 선택... 할 일... 특정 전반에 있는 회로 전반에서 회로 표시에 대해 전반을 선택합니다. 전반에 지정되지 않은 회로 전반에서 회로 표시에 대해 지정되지 않음을 선택합니다. 특정 시스템의 회로 시스템에 대해 시스템을 선택합니다. 특정 수의 극이 있는 회로 극 수에 대해 값을 선택합니다. 특정 전압의 회로 전압에 대해 전압을 선택 또는 입력합니다. 연결구 특성에 대한 자세한 설명은 이 절차의 뒤에 나와 있습니다.
주: 회로에서 사용할 수 있는 회로는 현재 도면에 있는 회로 또는 전기 프로젝트 데이터베이스 파일에 있는 회로(현재 도면에 지정된 경우)입니다. 사용할 수 있는 회로는 연결구 특성에 지정한 값과 일치하는 회로이며, 시스템 유형이 일반이거나 연결구의 시스템 유형과 동일합니다. 각 회로 이름 옆에는 회로의 현재 부하가 표시됩니다. 부하는 전기 프로젝트 데이터베이스 파일을 포함하여 적용 가능한 모든 도면의 회로에 대한 총 부하입니다. - 회로에 대해 회로를 선택합니다.
- 값에서 연결구에 대해 특성 값을 지정합니다.
연결구 특성 설명 시스템 연결구의 시스템. 연결구의 시스템 유형이 일반인 경우에는 도면에 정의된 모든 전기 설비 중에서 선택할 수 있습니다. 그렇지 않은 경우에는 시스템 유형(전원 및 조명 또는 기타)이 동일한 시스템 중에서 선택할 수 있습니다. 주: 장치에 지정된 시스템은 화면표시 특성을 결정하지만, 장치에서 연결구에 지정된 시스템은 연결구에 대해 만들 수 있는 연결을 결정합니다. 연결구의 시스템 유형이 전원 및 조명 또는 기타인 경우 시스템 유형이 같은 객체만 연결구에 연결할 수 있습니다. 시스템 유형이 일반인 경우에는 모든 시스템 유형의 객체를 연결구에 연결할 수 있습니다.부하 위상 1 부하 위상 2 부하 위상 3 연결구의 부하. 시스템 유형이 전원 및 조명인 연결구에만 적용됩니다. 극 수가 <정의되지 않음> 또는 1인 경우 부하 위상 1만 편집 가능합니다. 극 수가 2인 경우 부하 위상 1과 부하 위상 2가 편집 가능합니다. 극 수가 3이거나 <회로별>인 경우 부하 위상 1, 부하 위상 2와 부하 위상 3이 편집 가능합니다.
값을 입력할 수 있습니다. 입력하지 않으면 스타일에 있는 값이 사용 및 표시됩니다.
전압 연결구의 전압. 시스템 유형이 전원 및 조명인 연결구에만 적용됩니다. 다음 중 하나를 수행할 수 있습니다.
- 전압 입력
- 현재 지정된 극 수에 대해 유효한 도면에 정의된 전압 중에서 선택
- 회로별을 선택하여 지정된 회로로부터 값을 검색
극 수 연결구에 있는 극의 수 1, 2 또는 3 중 하나입니다. 시스템 유형이 전원 및 조명인 연결구에만 적용됩니다. 값을 선택하거나 회로별을 선택하여 지정된 회로로부터 값을 검색할 수 있습니다.
부하 범주 연결구의 부하 범주입니다. 시스템 유형이 전원 및 조명인 연결구에만 적용됩니다. 도면에 정의된 부하 범주 중에서 선택할 수 있습니다.
부하 하위 범주 연결구의 부하 하위 범주입니다. 모터를 선택할 수 있습니다. 최대 과전류 정격(암페어) 나중에 사용할 수 있도록 예약되어 있습니다. 역률 나중에 사용할 수 있도록 예약되어 있습니다. 연결구 특성에 값을 지정할 때 값 세트 기준 열의 정보도 그에 따라 조정됩니다.
상황 값 세트 기준... 특성 값이 장치 스타일에 지정된 값과 일치 스타일 기본값 특성 값이 장치 스타일에 지정된 값과 일치하지 않음 스타일 재지정 장치 스타일에 지정된 값이 없음 비어 있음 특성의 값이 장치 스타일이나 현재 선택된 연결구에서 회로별 회로
