AMFCFRAME(명령)

형상 공차 기호를 작성하고, 경우에 따라 도면의 객체에 부착합니다.

찾기

요약

다양한 GD&T 기호 중에서 선택하여 형상 공차가 있는 기하학적 공차를 지정할 수 있습니다. 자주 사용한 기호를 기호 라이브러리에 저장한 후, 리본에서 직접 선택할 수도 있습니다.

프롬프트 리스트

다음 프롬프트가 표시됩니다.

부착할 객체 선택
객체에 기호를 부착합니다. 기호를 어디에도 부착하지 않고 배치하려면 지시선의 화살촉을 배치할 위치를 클릭합니다. 지시선 없이 기호를 배치하려면 기호를 배치할 위치를 클릭합니다.
시작점
지시선 화살표의 위치를 지정합니다.
다음 점
지시선의 다음 정점 위치를 지정합니다.
주: AutoCAD Mechanical은 첫 번째 지시선 세그먼트가 부착된 객체에 수직이 되고 후속 세그먼트는 수직이나 수평이 되도록 합니다. 이 제약사항을 재지정하려면 커서를 움직이면서 기호 지시선 직교 모드 전환 키(기본적으로 Shift+F)를 누릅니다.
기호
가장 최근에 클릭한 위치에 기호를 배치합니다.

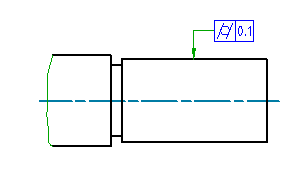

표면
모서리 대신 표면을 가리킬 수 있도록 기호에 추가 화살촉, 지시선 및 참조선을 추가합니다.
주: 표면 표시 지시선을 지원하지 않는 제도 표준은 표면 옵션을 표시하지 않습니다.
  • 시작점 - 표면 표시 지시선의 화살촉 위치를 지정합니다(위 그림의 1).
  • 다음 점 - 표면 표시 지시선의 다음 정점 위치를 지정합니다(위 그림의 2).
  • 기호 - 기호의 위치를 지정합니다(위 그림의 3).
  • 모서리 - 표면 대신 모서리를 가리킬 수 있도록 추가 화살촉, 지시선 및 참조선을 제거합니다.
라이브러리
기호 라이브러리에서 완전히 구성된 기호를 선택하고 도면 영역에 배치할 수 있습니다.
기호 이름
기호 라이브러리에서 가져올 미리 구성된 기호의 이름을 지정합니다.
  • ? - 선택할 수 있는 미리 구성된 기호의 이름을 나열합니다.
