AutoCAD Mechanical을 구성하면 도면을 시작하기 전에 설정이 확정됩니다.
AutoCAD Mechanical과 함께 제공되는 스톡 템플릿 중 하나를 기반으로 도면 작성을 시작합니다. 이러한 템플릿은 국제 제도 표준을 기반으로 합니다. 회사에서 변형된 제도 표준을 사용하는 경우 이 표준에 해당하는 템플릿을 사용하고 요구사항에 맞게 설정을 수정한 다음 새 템플릿을 저장합니다.
옵션 대화상자, 특히 AM:표준 탭에서는 구성 설정을 처리합니다. 이 대화상자의 설정은 시스템 전체의 설정과 도면 전체의 설정으로 광범위하게 범주화할 수 있습니다. 시스템 전체의 설정은 Windows 레지스트리에 저장되며 열려 있는 모든 도면에 적용됩니다. 도면 전체의 설정은 작성한 템플릿에 저장됩니다. 옵션 대화상자에서 아이콘은 이러한 설정을 나타냅니다.

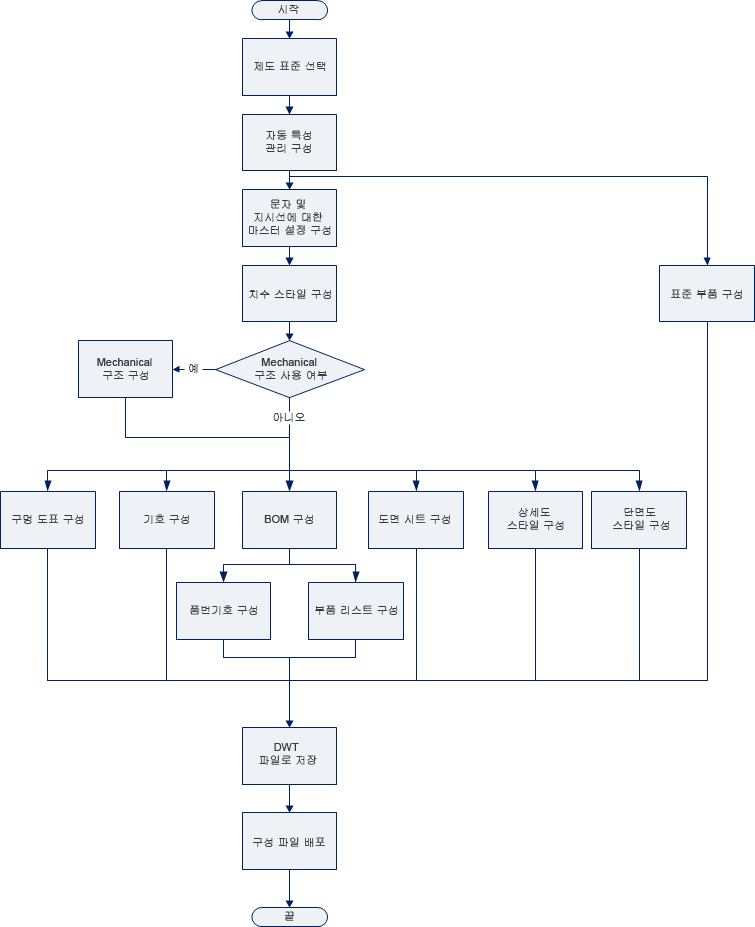

이 대화상자에는 여러 구성 워크플로우를 작성할 수 있는 많은 구성 설정이 있습니다. 다음 다이어그램은 다른 구성 작업 간의 상호 의존성을 고려하여 대부분의 환경에서 적용할 수 있는 워크플로우를 보여주는 높은 수준의 구성 순서도입니다. 순서도에서 상자를 클릭해 관련 정보를 표시할 수 있습니다.
시스템 구성을 마치면 새 .dwt 파일(도면 템플릿)이 생성되고 사용자 제목 블록, 사용자 부품 리스트 등이 포함된 .dwg(도면) 파일과 같은 기타 파일이 몇 개 생성됩니다. 이러한 파일을 AutoCAD Mechanical을 실행하는 다른 컴퓨터의 해당 폴더에 복사합니다. 또는 이러한 파일을 공유 폴더에 복사하고 옵션 대화상자의 파일 탭을 사용하여 해당 파일을 표시할 수도 있습니다.
순서도에 링크된 항목:
