연습 3: 경계 숨기기 추가

이 연습에서는 지표면에서 경계 숨기기를 작성하여 원치 않는 삼각망 작업을 숨깁니다.

경계를 모든 폴리곤 또는 폴리선에서 작성할 수 있지만 이 연습에서는 기존 브레이크라인을 사용합니다.

이 연습은 연습 2: TIN 선 삭제에서 계속됩니다.

경계 숨기기 추가

1. 튜토리얼 도면 폴더에 있는 Surface-4C.dwg를 엽니다.
   주:

   이 도면은 Surface-3.dwg와 유사하지만 브레이크라인을 표시하는 C-TOPO-BRKL 도면층이 추가로 표시됩니다.

2. 도구공간의 통합관리 탭에 있는 지표면 집합에서 XGND 지표면을 확장합니다.
3. XGND 지표면에서 정의 집합을 확장합니다. 경계을(를) 마우스 오른쪽 버튼으로 클릭합니다. 추가를 클릭합니다.
4. 경계 추가 대화상자에서 다음 매개변수를 지정합니다.
   • 이름: XGND-Pond Hide
   • 유형: 숨기기
   • 비소거 브레이크라인: 선택
   • 중앙종거: 1.0000
5. 확인을 클릭합니다.
6. 도면에서 호수의 둘레와 일치하는 폴리선 객체를 선택합니다.

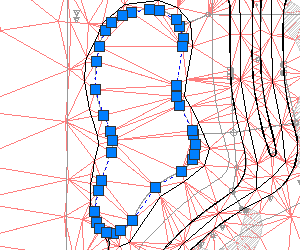

   호수의 둘레와 일치하는 폴리선


7. Enter 키를 누릅니다.

   지표면 정의에 경계 숨기기가 추가됩니다. 도면에 표시된 지표면이 수정되어 호수를 지표면의 '구멍'으로 표시합니다.

   지표면이 경계 숨기기와 함께 표시되는 방법



이 튜토리얼을 계속하려면 연습 4: 지표면 완화로 이동합니다.
