이 튜토리얼에서는 모서리 스왑, TIN 선 삭제, 지표면 완화 등의 몇 가지 일반적인 지표면 편집 작업을 보여 줍니다. 또한, 경계 숨기기를 사용하여 지표면의 일부를 숨깁니다.
모서리 스왑
모서리 스왑은 지표면에서 삼각망 면 두 개의 방향을 변경하여 더 정확한 지표면 모형을 작성하는 데 사용됩니다. 예를 들어, 모서리를 스왑하여 삼각망 모서리를 능선이나 저습지와 일치시킬 수 있습니다.

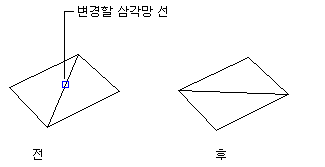

클릭하면 모서리 스왑의 효과를 볼 수 있습니다.
TIN 선 삭제
TIN 선 삭제는 예를 들어 지표면에 둘레가 길고 좁은 TIN 삼각망이 있는 경우 필요할 수도 있습니다. 이 경우, 삼각망은 지표면에 대하여 정확하지 않을 수 있으며, 삭제해야 합니다.
또한 지표면 TIN 또는 그리드 선은 호수 등의 내부에서 제외 면적을 작성하기 위해 삭제할 수 있습니다. 이 선들을 제거함으로써 제외 면적을 통과하여 등고선을 그리지 않도록 방지할 수 있습니다.
모서리가 제거되면, 인접선을 따르는 내부 외곽선이 작성되거나 외부 외곽선이 새 선을 따르도록 수정됩니다.
경계 숨기기
경계 숨기기는 지표면의 영역을 가리므로 삼각망 작업, 결과적으로 등고선이 영역에서 표시되지 않습니다. 경계 숨기기 기능을 사용하면 지표면에 구멍을 작성할 수 있습니다(예: 건물 초기계획선).

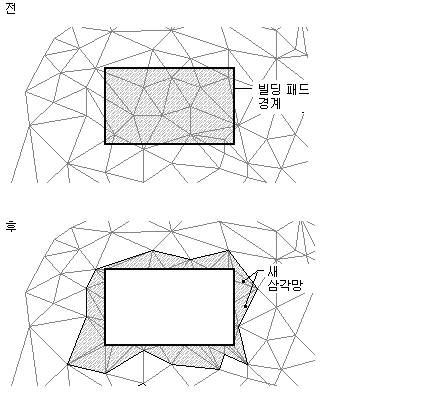

클릭하면 지표면 경계 숨기기의 효과를 볼 수 있습니다.
경계 숨기기를 사용하면 지표면이 삭제되지 않습니다. 전체 지표면이 변경되지 않고 남아 있습니다. 지표면에서 영구적으로 제거할 지표면 TIN 선이 있으면 선 삭제 명령을 사용합니다.
지표면 완화
지표면 완화는 인접보간(NNI) 또는 Krige 보간법을 사용하여 시스템이 결정한 표고에 점을 추가하는 작업입니다. 그 결과로 겹치지 않는 완화된 등고선이 얻어집니다.
완화를 지표면의 편집 작업으로 수행합니다. 완화 특성을 지정한 다음 특성을 켜거나 끌 수 있습니다. 완화를 끄면 지표면이 원래 상태로 되돌아갑니다. 그러나 완화 작업이 지표면 작업 리스트에 남아 있으므로 나중에 다시 켤 수 있습니다.
NNI는 표고가 알려진 점 세트로부터 임의 점(P)의 표고(Z)를 추정하는 데 사용되는 방법입니다.
이 방법은 알려진 점의 삼각망 작업의 정보를 사용하여 점의 인접보간법 표고의 가중 평균을 계산합니다.
클릭하면 임의 점(p)의 가장 인접한 점을 볼 수 있습니다.
NNI를 사용하려면 보간된 점의 출력 위치만 지정합니다. 보간된 점의 표고는 항상 기존의 인접 점 표고의 가중 평균을 기준으로 합니다. NNI는 지표면 안에서만 보간합니다.
