연습 2: TIN 선 삭제

이 예제에서는 지표면에서 TIN 선을 삭제합니다.

TIN 선은 연못 내에 있습니다. 이 선들을 제거함으로써 연못 영역을 통과하여 등고선을 그리지 않도록 방지할 수 있습니다.

이 연습은 연습 1: TIN 모서리 스왑에서 계속됩니다.

TIN 선 삭제

1. 튜토리얼 도면 폴더에 있는 Surface-4B.dwg를 엽니다.

   이 도면에서 지표면이 외부 참조된 기준 토지 이미지에 중첩된 TIN 선으로 표시됩니다.

2. 지표면의 왼쪽 위에서 둥근 호수 영역을 확대합니다.

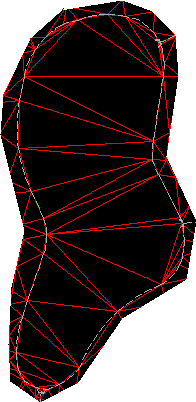

   연못 영역을 지나는 선


3. 도구공간의 통합관리 탭에서 지표면 정의 집합을 확장하고 편집 항목을 마우스 오른쪽 버튼으로 클릭합니다.
4. 선 삭제를 클릭합니다.

   명령행에서 제거할 모서리(선)를 선택하라는 프롬프트가 표시됩니다.

5. 호수의 지표면과 교차하는 모서리를 클릭합니다. Enter 키를 누릅니다.

   모서리가 제거되고 인접 TIN 선을 따르는 내부 외곽선이 작성됩니다.

6. 선 삭제 명령을 반복하여 호수 지표면과 교차하는 모든 TIN 선을 제거합니다.
   팁:

   선 삭제 명령에서 횡단을 선택하여 사용하려면 명령행에 C를 입력합니다.

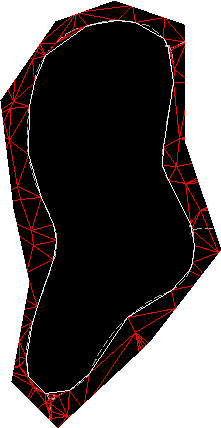

   개정된 삼각망 및 내부 외곽선



   편집이 통합관리의 편집 리스트 뷰에 선 삭제 작업으로 추가됩니다.

   주:

   리스트 뷰의 설명 열은 삭제된 모서리에 대하여 정점의 좌표를 제공합니다.

이 튜토리얼을 계속하려면 연습 3: 숨기기 경계 추가로 이동합니다.
