연습 1: TIN 모서리 스왑

이 연습에서는 지표면의 TIN 모서리 몇 개를 스왑합니다.

TIN 모서리 스왑

1. 튜토리얼 도면 폴더에 있는 Surface-4A.dwg를 엽니다.

   이 도면에서 지표면이 외부 참조된 기준 토지 이미지에 중첩된 TIN 선으로 표시됩니다.

2. 지표면의 아래 모서리를 확대합니다.

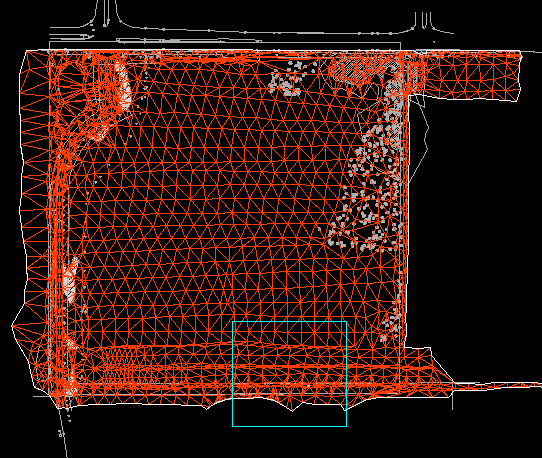

   줌할 영역


3. 도구공간의 통합관리 탭에서 지표면 정의 집합을 확장합니다. 편집을 마우스 오른쪽 버튼으로 클릭합니다.
4. 모서리 스왑을 클릭합니다.

   명령행에서 스왑할 모서리(선)를 선택하라는 프롬프트가 표시됩니다.

5. TIN 모서리를 클릭하여 스왑합니다.

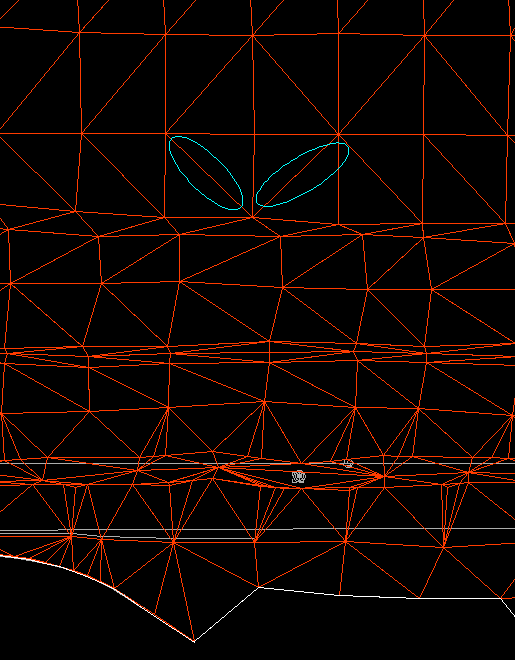

   스왑할 권장 모서리



   다음 기준에 일치할 경우 모서리가 스왑됩니다.

   • 표시되는 두 삼각망이 이 모서리로 나누어집니다.
   • 두 삼각망(모서리로 나누어진)에 의하여 형성된 사변형은 볼록합니다.
6. 계속해서 다른 TIN 모서리를 선택적으로 클릭하여 모서리를 스왑합니다.
7. Enter 키를 눌러 명령을 종료합니다.

   편집이 통합관리 탭의 편집 리스트 뷰에 모서리 스왑 작업으로 추가됩니다.

   주:

   리스트 뷰의 설명 열은 스왑한 모서리를 따라 선택점의 좌표를 제공합니다.

이 튜토리얼을 계속하려면 연습 2: TIN 선 삭제로 이동합니다.
