연습 4: 지표면에 외부 경계 추가

이 연습에서는 폴리선에서 외부 지표면 경계를 작성합니다.

이 연습은 연습 3: 지표면에 브레이크라인 추가에서 계속됩니다.

폴리선에서 외부 경계 작성

주:

이 연습에서는 이전 연습에서 수정한 내용이 포함된 Surface-1B.dwg을(를) 사용합니다.

1. 홈 탭 도면층 패널 도면층 드롭다운을 클릭합니다. _EG-BNDY 도면층 옆의 을 클릭합니다. 도면을 클릭하여 도면층 컨트롤 리스트를 종료합니다.

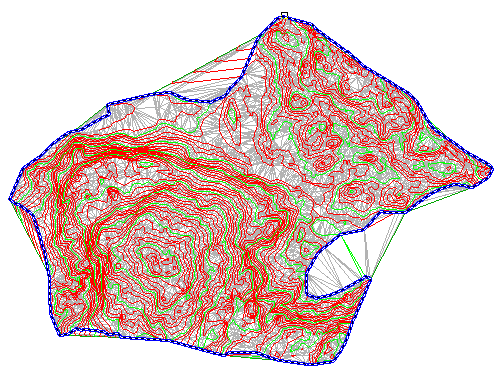

   부지의 범위를 나타내는 파란색 폴리선이 표시됩니다. 이 폴리선은 원래 지표면 등고선과 함께 가져왔습니다.

2. 도구공간의 통합관리 탭에서 지표면EG정의 집합을 확장합니다. 경계을(를) 마우스 오른쪽 버튼으로 클릭합니다. 추가를 클릭합니다.
3. 경계 추가 대화상자에서 다음 매개변수를 지정합니다.
   • 이름: EG - 외부
   • 유형: 외부
   • 비소거 브레이크라인: 선택 취소
   • 중앙종거: 1.000
4. 확인을 클릭합니다.
5. 파란색 폴리선을 선택합니다.

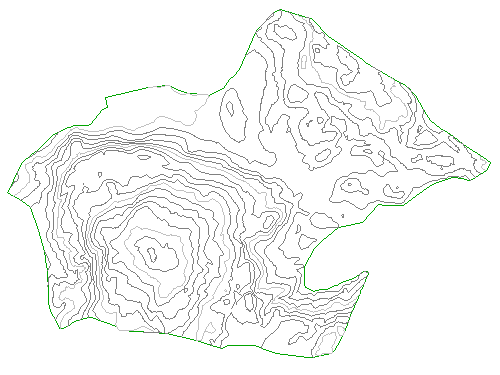

   경계가 지표면 정의에 추가되고, 도면의 지표면 화면표시가 새 외부 경계에 의해 정의된 영역에 맞게 잘립니다.

폴리선 숨기기 및 지표면 스타일 변경

1. 홈 탭 도면층 패널 도면층 드롭다운을 클릭합니다. _EG-BNDY 도면층 옆의 을 클릭합니다.
2. 지표면을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 지표면 특성을 클릭합니다.
3. 지표면 특성 대화상자의 정보 탭에서 지표면 스타일에 대해 등고선 5' 및 25'(배경)을 선택합니다. 확인을 클릭합니다.

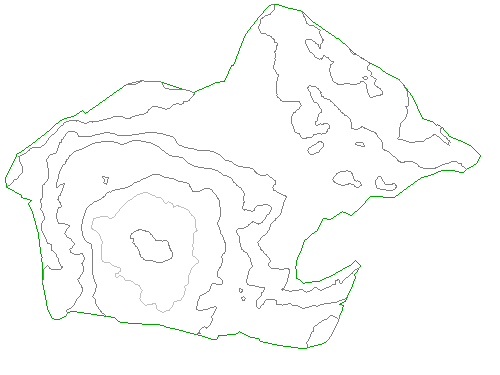

   선택한 지표면 스타일에서는 등고선의 간격이 넓으며 흐린 색상으로 표시됩니다. 이 화면표시를 사용하면 부지 설계의 다른 측면에 초점이 있는 동안에도 주 지표면 피쳐가 계속 표시됩니다.



다음 튜토리얼을 계속하려면 큰 지표면 작업으로 이동합니다.
