연습 3: 지표면에 브레이크라인 추가

이 연습에서는 지표면이 선형 피쳐를 따라 삼각망을 적용하도록 합니다.

브레이크라인은 지표면 피쳐를 정의하고 브레이크라인을 따라 강제로 삼각망을 적용하는 데 사용됩니다. 지표면은 브레이크라인을 교차해서 삼각망을 적용하지 않으며 보다 정확한 TIN 지표면 모델을 작성합니다.

이 연습에서는 기존 도로의 포장 모서리를 따라 브레이크라인을 작성합니다. 피쳐를 따라 지표면을 끊으면 지표면 렌더링이 보다 정확해집니다.

이 연습은 연습 2: 지표면에 점 데이터 추가에서 계속됩니다.

소스 폴리선 표시 및 지표면 스타일 변경

    주:

    이 연습에서는 이전 연습에서 작성한 도면을 사용합니다. 또는 튜토리얼 도면 폴더에서 Surface-1B.dwg를 열 수 있습니다.

  1. 홈 탭 도면층 패널 도면층 드롭다운을 클릭합니다. _EG_BREAKLINES 도면층 옆의 을 클릭합니다.

    기존 도로의 포장 모서리(EP)를 나타내는 3D 폴리선이 부지의 동쪽에 표시됩니다.

    주:

    EP 폴리선이 연습 1: TIN 지표면 작성에서 사용한 도면 템플릿에 포함되었습니다.

  2. 지표면을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 지표면 특성을 클릭합니다.
  3. 지표면 특성 대화상자의 정보 탭에서 지표면 스타일에 대해 등고선 및 삼각망을 선택합니다. 확인을 클릭합니다.

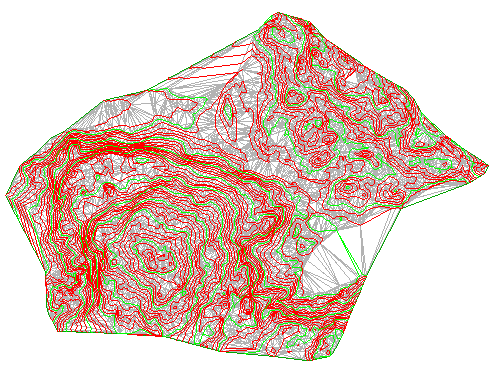

    이제 지표면에 EG 지표면 삼각망을 보여 주는 등고선과 삼각망이 표시됩니다.

폴리선에서 브레이크라인 작성

  1. 도구공간의 통합관리 탭에서 지표면EG정의 집합을 확장합니다. 브레이크라인을 마우스 오른쪽 버튼으로 클릭합니다. 추가를 클릭합니다.
  2. 브레이크라인 추가 대화상자에서 설명에 포장 모서리 - 기존 도로를 입력합니다. 다른 필드는 기본값을 사용합니다. 확인을 클릭합니다.

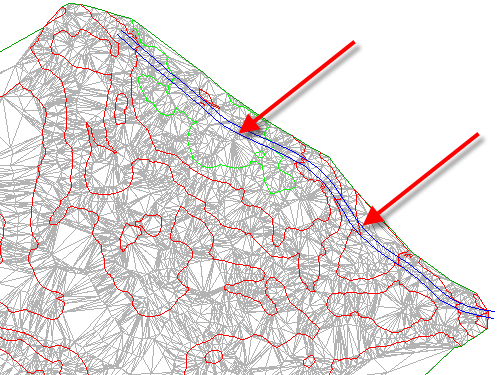

  3. 객체 선택 프롬프트가 활성화됩니다. 이 명령을 수행하는 동안 줌 및 초점이동 명령을 사용하여 부지 동쪽에 있는 두 개의 파란색 3D 폴리선을 찾습니다.

    삼각망이 폴리선을 교차하는 것을 확인할 수 있도록 줌 확대합니다.

  4. 폴리선을 선택합니다. Enter 키를 누릅니다.

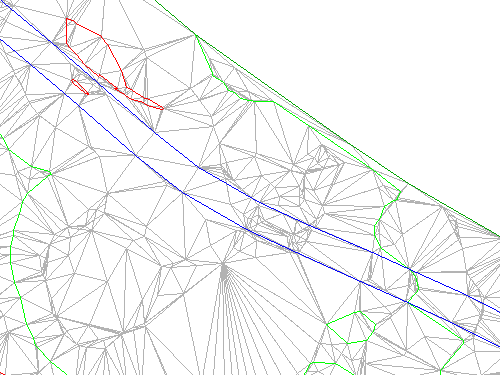

    지표면 삼각망이 수정됩니다. 포장 모서리의 브레이크라인이 적용되고 TIN 지표면이 해당 브레이크라인 모서리를 따라 조정되어 지표면 삼각망이 수정됩니다.

  5. 뷰 탭 2D 탐색 패널 범위를 클릭합니다.

    도면 윈도우에서 지표면의 범위를 줌합니다. 브레이크라인 데이터가 추가된 상태에서, 해당 브레이크라인의 소스 데이터가 포함된 도면층이 동결될 수 있습니다.

  6. 홈 탭 도면층 패널 도면층 드롭다운을 클릭합니다. EG_BREAKLINES 도면층 옆의 을 클릭합니다.

계속 탐색: 폴리선의 일부분을 따라 지표면 삼각망이 브레이크라인에 잘못 교차된 것을 알 수 있습니다. 그 이유는 지표면 등고선도 브레이크라인 역할을 하기 때문입니다. 등고선이 이미 브레이크라인 역할을 하고 있고 현재 지표면 설정에서도 주어진 점의 지표면에 영향을 주는 브레이크라인을 둘 이상 허용하지 않으므로 새로운 브레이크라인이 추가되지 않습니다. 이 동작을 재지정하려면 다음 작업 중 하나를 수행합니다.

이 튜토리얼을 계속하려면 연습 4: 지표면에 외부 경계 추가로 이동합니다.
