연습 3: 도면층을 사용하여 레이블 모양 조정

이 연습에서는 도면층을 사용하여 레이블의 색상 및 가시성을 변경합니다.

레이블 객체를 이루는 구성요소는 해당 색상, 선가중치 및 선종류 특성 설정을 레이블 스타일이나 레이블 스타일이 참조하는 도면층에서 가져옵니다. 레이블 스타일이 특정 도면층을 참조하면 도면층별 또는 블록별로 설정된 모든 레이블 스타일 구성요소는 해당 특정 도면층의 특성을 상속받습니다. 하지만 레이블 스타일이 도면층 0을 참조하는 경우 도면층별 또는 블록별로 설정된 모든 레이블 스타일 구성요소는 레이블이 있는 도면층으로부터 해당 특성을 상속받습니다.

레이블은 상위 객체와 별도의 도면층에 있을 수 있는 독립적인 AutoCAD Civil 3D 객체입니다. 하지만 레이블 가시성은 상위 객체의 도면층에 연결되어 있습니다. 객체의 도면층을 끄거나 동결하면 해당 객체의 레이블이 다른 도면층에 있는 경우에도 숨겨집니다.

이 연습은 연습 2: 하위 레이블 스타일 사용에서 계속됩니다.

상위 객체 도면층 상태가 레이블 가시성에 미치는 영향 조사

주:

이 연습에서는 이전 연습에서 수정한 내용이 포함된 Labels-5a.dwg를 사용하거나 튜토리얼 도면 폴더에서 Labels-5b.dwg를 열 수 있습니다.

1. 서쪽 도로 선형에서 측점 0+100과 0+120 사이의 영역으로 줌 및 초점이동합니다.
2. 측점 레이블 0+120을 클릭하여 모든 주 측점 레이블을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 특성을 클릭합니다.

   특성 팔레트에서 선형 측점 레이블은 C-ROAD-TEXT 도면층에 있습니다. 선형 자체의 특성을 살펴보면 선형이 C-ROAD 도면층에 있는 것을 보게 됩니다.

3. 홈 탭 도면층 패널 도면층 리스트를 클릭합니다. C-ROAD 도면층 옆에 있는 을 클릭하여 C-ROAD 도면층을 끕니다.
4. 명령행에 REGEN을(를) 입력합니다.

   선형과 해당 레이블이 숨겨집니다. 레이블은 별도의 도면층에 있는 독립적인 객체이지만 가시성은 상위 객체인 C-ROAD의 도면층에 연결되어 있기 때문입니다. 객체의 도면층을 끄면 해당 객체의 레이블이 다른 도면층에 있는 경우에도 숨겨집니다.

   주:

   선형 대신에 남아 있는 파란색 선은 그룹에 레이블 추가 연습에서 선형을 작성한 외부 참조된 도면에 있는 폴리선입니다.

5. 홈 탭 도면층 패널 도면층 리스트를 클릭합니다. C-ROAD 도면층 옆에 있는 을 클릭하여 C-ROAD 도면층 및 측점 레이블을 켭니다.
6. 명령행에 REGEN을(를) 입력합니다.

상위 객체 도면층의 영향을 받지 않는 레이블 스타일 작성

1. 레이블 0+120을 클릭하여 모든 주 측점 레이블을 선택합니다. 특성 팔레트의 레이블 지정 아래에서 주 측점 레이블 스타일 옆에 있는 필드를 클릭합니다. 작성/편집을 클릭합니다.
2. 주 측점 레이블 스타일 대화상자에서 현재 선택요소 편집을 클릭합니다.

   레이블 스타일 작성기 대화상자의 일반 탭에 있는 레이블 범주에서 도면층은 0입니다. 레이블 스타일을 도면층 0으로 설정하고 해당 색상, 선종류 및 선가중치 특성을 도면층별 또는 블록별로 설정하면 레이블이 있는 도면층의 해당 특성을 상속받습니다.

3. 배치 탭을 클릭합니다.

   문자 범주에서 측점 구성요소에 대한 색상 특성은 도면층별입니다. 이는 주 측점 레이블 문자가 스타일이 참조하는 도면층 색상을 상속받음을 의미합니다. 레이블 스타일은 도면층 0을 참조하기 때문에 주 측점 레이블 문자가 레이블 객체 도면층인 C-ROAD_TEXT의 색상을 상속받습니다.

4. 색상 행에서 값 셀을 클릭합니다. 을 클릭하고 측점 구성요소 색상을 파란색으로 변경합니다.

   미리보기 창에서 문자 색상이 업데이트됩니다.

   주:

   색상, 선가중치 및 선종류를 보다 쉽게 제어할 수 있도록 모든 스타일 구성요소 설정을 블록별 또는 도면층별로 유지하고 레이블 스타일 도면층 설정을 0으로 지정합니다. 그런 다음 도면층을 사용하여 이러한 특성을 수정할 수 있습니다. 이 튜토리얼에서는 특정 색상 설정을 사용하여 도면층 설정이 스타일에 어떻게 영향을 미치는지 설명합니다.

5. 구성요소 이름 리스트에서 눈금을(를) 선택합니다.

   눈금 범주에서 색상 특성은 눈금 구성요소에 대해 도면층별입니다.

6. 확인을 클릭하여 주 측점 구성요소에 색상 변경사항을 적용하고 레이블 스타일 작성기과(와) 주 측점 레이블 스타일 대화상자를 종료합니다.
7. Esc 키를 눌러 레이블을 선택해제합니다.
8. 명령행에 REGEN을(를) 입력합니다.

   눈금이 여전히 C-ROAD-TEXT 도면층의 빨간색을 상속받는 반면 문자는 파란색입니다.

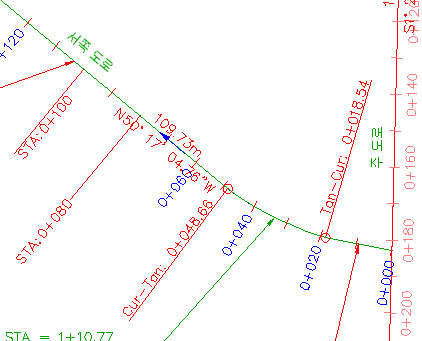

   참조된 도면층과 다른 색상을 사용하는 레이블 스타일

다른 레이블 추가

1. 주석 탭 레이블 및 테이블 패널 레이블 추가 메뉴 선형단일 세그먼트를 클릭합니다.
2. 세그먼트를 선택하여 레이블을 지정하라는 프롬프트가 화면표시되면 측점 0+060 및 0+080 사이의 선형을 클릭합니다. 레이블이 선형에 화면표시되면 Enter 키를 눌러 명령을 종료합니다.

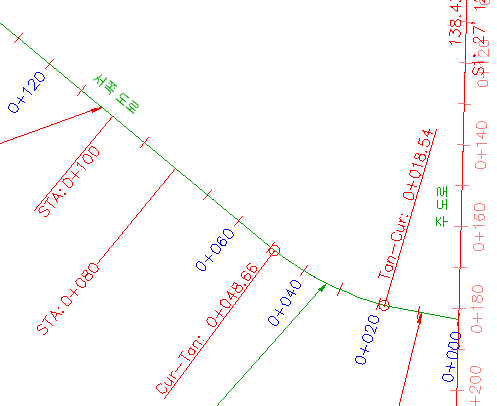

   선형에 추가된 세그먼트 레이블

3. 새 레이블를 선택합니다. 특성 팔레트에서 레이블은 C-ROAD-TEXT에 있습니다.

   레이블이 작성되면 이러한 레이블은 도면 설정 대화상자의 객체 도면층 탭에서 레이블 객체에 지정된 도면층에 배치됩니다. 이 도면의 도면 설정은 선형 레이블이 C-ROAD-TEXT 도면층에서 작성되도록 지정합니다.

4. 특성 팔레트에서 선 레이블 스타일 옆에 있는 필드를 클릭합니다. 작성/편집을 클릭합니다.
5. 선 레이블 스타일 대화상자에서 현재 선택요소 편집을 클릭합니다.

   레이블 스타일 작성기 대화상자의 일반 탭에 있는 레이블 범주에서 도면층 스타일이 C-ROAD-BRNG로 설정되어 있습니다. 이는 색상, 선종류 및 선가중치 특성이 도면층별 또는 블록별로 설정되면 레이블 객체가 어떤 도면층에 있는지와 관계없이 C-ROAD-BRNG 도면층의 해당 특성을 상속받음을 의미합니다.

6. 배치 탭을 클릭합니다.

   구성요소 이름 리스트를 사용하여 다양한 레이블 구성요소의 특성을 검사합니다. 모든 구성요소의 색상은 도면층별입니다. 단, 방향 화살표 구성요소는 예외입니다.

   색상 특성이 도면층별로 설정된 레이블 구성요소는 C-ROAD-BRNG 도면층의 색상 특성이 빨간색이므로 빨간색입니다. 방향 화살표는 해당 색상 특성이 파란색이므로 파란색입니다.

7. 취소를 클릭하여 레이블 스타일 작성기 및 선 레이블 스타일 대화상자를 종료합니다.

레이블에서 도면층 가시성의 효과 조사

1. 홈 탭 도면층 패널 도면층 리스트를 클릭합니다. C-ROAD-TEXT 도면층 옆에 있는 을 클릭하여 ROAD-TEXT 도면층을 끕니다.

   주 측점 레이블과 눈금은 숨겨져 있지만 추가한 접선 레이블은 숨겨져 있지 않습니다. 측점 레이블은 C-ROAD-TEXT 도면층에 있고 해당 스타일이 꺼져 있는 C-ROAD-TEXT 도면층을 참조하므로 숨겨져 있습니다. 레이블이 있는 도면층을 껐지만 해당 스타일 구성요소가 아직 볼 수 있는 C-ROAD-BRNG 도면층을 참조하기 때문에 접선 레이블은 계속 표시됩니다.

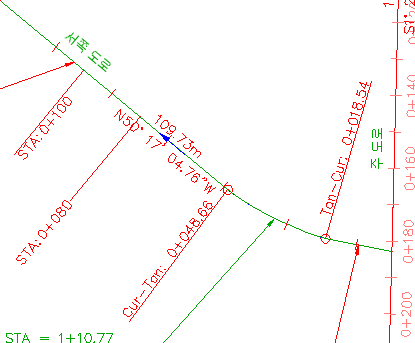

   숨겨진 측점 레이블

   연습 2: 하위 레이블 스타일 사용에서 변경한 STA:0+080 및 STA:0+100 레이블도 계속 볼 수 있습니다. 이는 주 측점 레이블의 나머지 부분이 도면층 0을 참조하는 눈금과 수직 스타일을 사용하기 때문입니다. 레이블 STA=0+060 및 STA=0+080은 C-ROAD-LABL 도면층을 참조하는 선과 수직 및 측점 강조 스타일을 사용합니다.

2. 홈 탭 도면층 패널 도면층 리스트를 클릭합니다. C-ROAD-TEXT 도면층 옆에 있는 을 클릭하여 C-ROAD-TEXT 도면층 및 측점 레이블을 켭니다.

이 튜토리얼을 계속하려면 연습 4: 레이블의 끌어온 상태 변경으로 이동합니다.
