레이블 스타일을 사용하여 레이블의 모양, 동작 및 컨텐츠를 제어합니다.
도면의 모든 레이블에는 스타일이 연관되어 있습니다. 레이블 스타일을 편집하면 도면의 레이블에 바로 반영됩니다. 레이블 컨텐츠는 객체 자체가 변경될 때마다 업데이트됩니다.

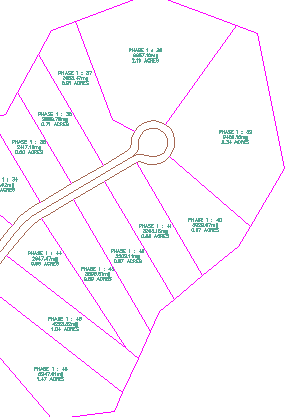

구획 면적 레이블이 레이블 스타일 작성기의 미리보기에 나타나는 것처럼 도면에 나타납니다.
여러 레이블 유형을 한 번의 작업으로 적용할 수 있도록 선형, 종단 및 횡단에 대한 레이블 세트를 작성하여 저장할 수 있습니다. 예를 들어, 선형 레이블 세트에 주 측점, 보조 측점 및 지오메트리 점에 대한 레이블이 있을 수 있습니다.
레이블은 텍스트, 블록, 선, 눈금 및 지시선을 포함합니다. 다음 그림과 같이 레이블 스타일 작성기 대화상자에서 레이블을 작성하고 해당 모양을 미리볼 수 있습니다.
구획 면적에 대해 사용자화된 레이블 스타일 미리보기
도구공간 설정 트리의 레이블 스타일 집합에는 해당 객체의 고유한 특징을 나타내는 레이블 스타일의 유형이 하나 이상 들어 있습니다. 다음 그림은 레이블 스타일 집합의 계층 구조, 레이블 스타일 유형, 개별 레이블 스타일 등을 나타냅니다.
구획 면적 레이블 스타일 유형 집합
각 레이블 유형에는 표준 레이블 스타일이 있습니다. AutoCAD Civil 3D 도면 템플릿에는 사용할 수 있는 여러 가지 다른 레이블 스타일이 포함되어 있습니다.
일반 레이블 스타일은 선, 원곡선, 형상선 및 코리더에서 사용됩니다. 또한 이 집합은 객체에 특정하지 않은 주석 레이블 스타일을 포함합니다.
레이블 스타일 유형 또는 특정 레이블 스타일을 마우스 오른쪽 버튼으로 클릭하여 레이블 스타일 작업을 위한 옵션이 포함된 상황에 맞는 메뉴를 표시합니다. 기존 스타일을 기반으로 하는 하위 스타일을 만들 수 있습니다.
명령... |
작업… |
---|---|
레이블 스타일을 마우스 오른쪽 버튼으로 클릭 |
상위 레이블 스타일의 설정을 기반으로 레이블 스타일을 작성합니다. 이 명령은 레이블 스타일 작성기를 표시하며 레이블 스타일 이름으로 "...의 하위 요소"를 포함합니다. |
레이블 유형을 마우스 오른쪽 버튼으로 클릭 |
기존 레이블 스타일의 하위 스타일이 아닌 레이블 스타일을 작성합니다. 새 레이블 스타일은 상위 수준 스타일이며 레이블 유형 설정에서 기본값을 가져옵니다. |
레이블 스타일을 마우스 오른쪽 버튼으로 클릭 |
레이블 스타일 작성기에서 레이블 스타일을 편집합니다. |
