두 원곡선 사이에 자유 반향 완화곡선-완화곡선을 추가하려면
방향이 다른 두 원곡선 사이에 자유 반향 완화곡선-완화곡선 그룹을 추가합니다.

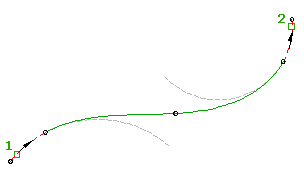

두 완화곡선은 서로 반대 방향으로 휩니다. 완화곡선 매개변수와 부착 점은 자동으로 계산됩니다. 부착 원곡선 (1, 2) 중 하나를 편집하더라도 완화곡선-완화곡선 그룹의 접선이 유지됩니다.
기본적으로 두 완화곡선은 길이가 같으며 A 값을 가집니다. 작성 시 A1/A2 또는 L1/L2 비율을 지정하여 두 값을 모두 수정할 수 있습니다.
- 선형을 클릭합니다.


를 클릭합니다.
- 선형 배치 도구 도구막대에서
자유 반향 완화곡선-완화곡선(두 원곡선 사이)을 클릭합니다. 현재 완화곡선 정의가 명령행에 표시됩니다. 기본 완화곡선 정의 변경에 대한 자세한 내용은 선형에 대한 원곡선 및 완화곡선 설정에 대해 작업하려면을 참고하십시오.
- 완화곡선을 추가할 이전 도면요소와 이후 도면요소를 지정합니다.
- 선택적으로 A2에 대한 A1의 비율에 대해 값을 입력하거나 길이를 선택하고 L2에 대한 L1의 비율에 대해 값을 입력합니다. 그렇지 않으면 A 값과 각 완화곡선의 길이가 같아집니다.
주: 두 원곡선의 방향이 같은 경우 복합 솔루션이 주어집니다. 솔루션을 적용하려면 명령행에 예를 입력하고 명령을 다시 시작하려면 아니오를 입력합니다. 원곡선이 서로 교차하거나 동심 원곡선인 경우에는 솔루션이 없습니다.
자유 반향 완화곡선-직선-완화곡선을 추가하려면(두 원곡선 사이, 완화곡선 길이)
지정된 완화곡선 길이를 사용하여 두 원곡선 사이에 자유 반향 완화곡선-직선-완화곡선 그룹을 추가합니다.

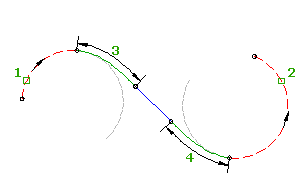

두 완화곡선은 서로 반대 방향으로 휩니다. 완화곡선 길이 (2, 3)은 사용자가 지정합니다. 선 길이는 자동으로 계산됩니다. 부착 원곡선 (1, 2) 중 하나를 편집하더라도 완화곡선 길이는 변경되지 않습니다.
이 명령에서 완화곡선 매개변수를 지정할 수 있지만 선 길이는 지정할 수 없습니다. 선 길이는 자동으로 계산됩니다.
- 선형을 클릭합니다.


를 클릭합니다.
- 선형 배치 도구 도구막대에서
자유 반향 완화곡선-직선-완화곡선(두 원곡선 사이, 완화곡선 길이)을 클릭합니다. 현재 완화곡선 정의가 명령행에 표시됩니다. 기본 완화곡선 정의 변경에 대한 자세한 내용은 선형에 대한 원곡선 및 완화곡선 설정에 대해 작업하려면을 참고하십시오.
- 완화곡선을 추가할 이전 도면요소와 이후 도면요소를 지정합니다.
- 완화곡선 입력 및 완화곡선 출력에 대한 길이 또는 A 값을 지정합니다.
새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.
- 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
- 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
주: 두 원곡선의 방향이 같은 경우 복합 솔루션이 주어집니다. 솔루션을 적용하려면 명령행에 예를 입력하고 명령을 다시 시작하려면 아니오를 입력합니다. 동심 원곡선의 경우에는 솔루션이 없습니다.
자유형 반향 완화곡선-직선-완화곡선을 추가하려면(두 원곡선 사이, 선 길이)
지정된 선 길이를 사용하여 두 원곡선 사이에 자유 반향 완화곡선-직선-완화곡선 그룹을 추가합니다.

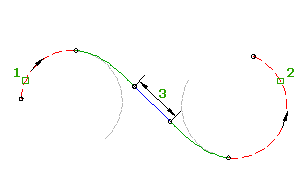

두 완화곡선은 서로 반대 방향으로 휩니다. 선 길이 (3)은 사용자가 지정합니다. 완화곡선 길이는 자동으로 계산됩니다. 부착 원곡선 (1, 2) 중 하나를 편집하더라도 선 길이는 변경되지 않습니다.
- 선형을 클릭합니다.


를 클릭합니다.
- 선형 배치 도구 도구막대에서
자유 반향 완화곡선-직선-완화곡선(두 원곡선 사이, 직선 길이)을 클릭합니다. 현재 완화곡선 정의가 명령행에 표시됩니다. 기본 완화곡선 정의 변경에 대한 자세한 내용은 선형에 대한 원곡선 및 완화곡선 설정에 대해 작업하려면을 참고하십시오.
- 완화곡선을 추가할 이전 도면요소와 이후 도면요소를 지정합니다.
- 선 길이를 지정합니다.
주: 두 원곡선의 방향이 같은 경우 복합 솔루션이 주어집니다. 솔루션을 적용하려면 명령행에 예를 입력하고 명령을 다시 시작하려면 아니오를 입력합니다. 교차 또는 동심 원곡선에 대해서는 솔루션이 없습니다.
