원형 교차로 피쳐에는 2D 원형 교차로를 작성하고 편집할 수 있는 여러 명령이 포함되어 있습니다.

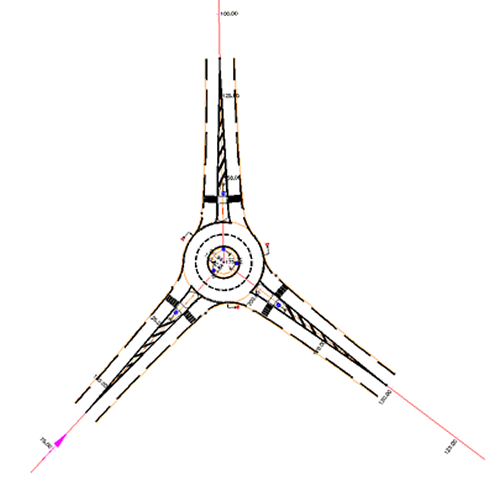

다음과 같은 구성요소를 구성하는 2D 원형 교차로를 신속하게 작성할 수 있습니다.
- 원형 교차로 중심 영역 - 중심 교통섬과 회전 차로가 포함됩니다. 중심 영역 지오메트리는 원형 선형으로 정의됩니다. 적절한 도로 표시가 폴리선으로 자동 추가됩니다.
- 접근 도로 - 선형은 원형 교차로로 들어가는 접근 도로의 중심선과 외부 경계를 정의합니다. 구성 삼각망, 분리 교통섬 및 기타 도로 표시를 나타내는 선택적 폴리선이 포함될 수 있습니다.
- 별도 차선 - 기존 원형 교차로에 별도 차선나 우회 차선을 추가할 수 있습니다. 별도 차선의 지오메트리 경계는 선형으로 그려집니다. 폴리선은 도로 표시를 나타냅니다.
- 표시 및 기호 - 선종류, 블록 및 기타 매개변수를 지정하여 원형 교차로의 다양한 부분에 이러한 요소를 추가할 수 있습니다. 사용되는 기본 기호는 기존 AutoCAD 블록을 사용하여 지정됩니다. 그러나 AutoCAD 블록을 사용하여 프로젝트의 요구에 맞게 고유한 기호를 작성하고 지정할 수 있습니다.
원형 교차로 작성 명령을 사용하여 작성한 원형 교차로는 원형 교차로의 2D 표현이며 연관된 수직 데이터가 없습니다. 선형 및 폴리선은 쉐이프를 정의합니다. 통합관리에는 원형 교차로 객체와 원형 교차로 노드가 없습니다.
원형 교차로에 대해 주행 방향 설정
회전교차로 작성 기능을 사용할 때는 도면 설정의 주행 방향 옵션이 프로젝트에 적합한 옵션으로 설정되어 있는지 확인합니다. 예를 들어 차량이 도로의 왼쪽에서 이동하는 영국과 같은 국가에서는 주행 방향을 도로의 왼쪽 측면으로 설정해야 합니다. 주행 방향 옵션이 도로의 왼쪽 측면으로 설정되어 있으면 교차로 또는 원형 교차로의 연석 굴곡부 선형이 나가는 도로의 왼쪽에서 시작하여 합류 도로의 왼쪽에서 끝나도록 그려집니다. 도로의 오른쪽 측면은 미국 등의 국가와 같이 일반적으로 차량이 도로의 오른쪽으로 이동하는 프로젝트에 대해 선택됩니다. 이 경우 교차로 또는 원형 교차로의 연석 굴곡부 선형이 나가는 도로의 오른쪽에서 시작하여 합류 도로의 오른쪽에서 끝나도록 그려집니다.
원형 교차로를 작성할 때 주행 방향을 기반으로 기호 및 도로 표시가 원하는 대로 삽입되는지 확인해야 합니다. 수동으로 기호를 조정해야 할 수도 있습니다.

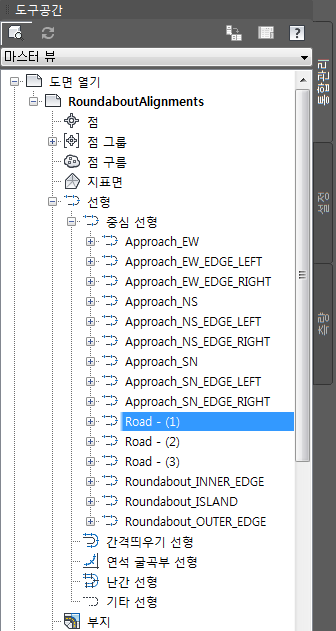

통합관리의 원형 교차로 선형
원형 교차로를 작성하면 원형 교차로 구성요소를 나타내는 새 선형 및 폴리선 그룹이 자동으로 작성됩니다. 선형에 지정된 부지가 없는 경우 원형 교차로 선형은 통합관리에서 선형
중심 선형 위치에 추가됩니다.
선택한 기준 선형이 부지와 연관되어 있을 경우 결과 원형 교차로 선형은 부지 선형 중심 선형 아래의 해당 부지 집합에 화면표시됩니다.
통합관리에는 원형 교차로에 해당하는 집합이 없습니다. 결과 원형 교차로 선형은 통합관리의 선형 중심 선형 또는 부지 집합에 표시됩니다. "원형 교차로" 객체 유형이 없습니다.
원형 교차로 제한
원형 교차로 작성 피쳐를 사용하거나 이 피쳐를 사용하여 작성한 원형 교차로가 포함된 도면을 열 때는 다음 사항에 주의해야 합니다.
다른 버전의 AutoCAD Civil 3D에서 회전교차로 편집
회전교차로 작성 명령을 사용하여 작성된 회전교차로는 회전교차로 작성 기능이 포함된 AutoCAD Civil 3D 버전에서만 편집할 수 있습니다. 이러한 버전은 다음과 같습니다.
AutoCAD Civil 3D 2010용 Subscription Advantage Pack이 설치된 AutoCAD Civil 3D 2010
AutoCAD Civil 3D 2011 이상
원형 교차로에서 연석 굴곡부 겹침

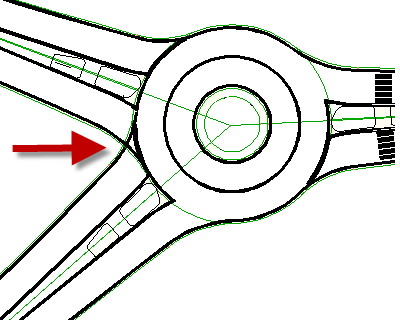

접근하는 도로의 연석 굴곡부가 원형 교차로의 원형 부분으로 들어갈 때 서로 겹치는 경우 연석 굴곡부가 함께 혼합되지 않고, 다음 그림과 같이 약간 겹쳐진 상태로 유지됩니다.
