회전교차로 작성 정보

원형 교차로 작성 명령을 사용하여 도로 모형에 원형 교차로를 작성합니다.

교차하는 선형이나 교차하지 않는 선형에서 회전교차로를 작성할 수 있습니다. 선형이 교차하는 경우 선형을 작성한 후 접근 도로를 추가해야 할 수 있습니다. 교차하지 않는 선형으로 시작하는 경우 접근 도로는 자동으로 추가됩니다.

일반적으로 둘 이상의 선형을 그려 접근 도로를 나타냅니다. 그러나 원하는 경우 선형 하나만으로 시작하여 원형 교차로에 연결된 접근 도로 하나만 나타낼 수 있습니다.

교차 선형에서 회전교차로 작성

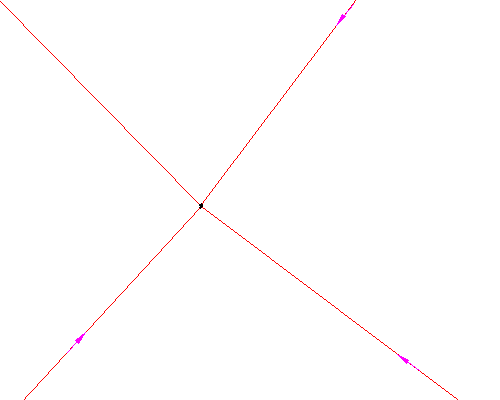

교차 선형에서 원형 교차로를 작성하는 경우 원형 교차로를 작성한 후 접근 도로를 추가해야 할 수 있습니다. 예를 들어 다음 그림에서는 교차하는 두 개의 선형을 보여 줍니다.

이 예에서는 두 개의 선형이 서로 교차하고 두 선형 모두 양쪽에서 원형 교차로 위치를 통과합니다.

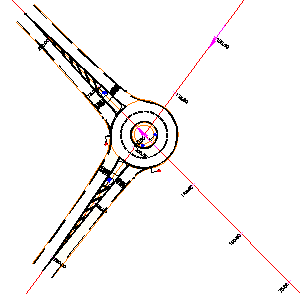

이 경우 회전교차로 작성 명령을 실행하고 이러한 두 선형을 선택하면 다음과 같은 회전교차로가 작성됩니다.

이 원형 교차로에는 두 개의 접근 도로만 포함됩니다. 이 원형 교차로에 더 많은 접근 도로를 포함하려는 경우 접근 추가 명령을 사용하여 추가할 수 있습니다.

비교차 선형에서 회전교차로 작성

교차하지 않는 선형에서 회전교차로를 작성하면 4개의 접근 도로를 모두 동시에 작성할 수 있습니다. 이 시나리오에서는 선택한 선형에 따라 접근 도로가 자동으로 추가됩니다. 예를 들어 다음 그림에서는 교차하는 않는 네 개의 선형을 보여 줍니다.

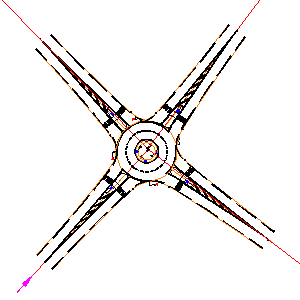

회전교차로 작성 명령을 실행하고 이러한 4개의 선형을 선택하는 경우 다음과 같은 회전교차로가 작성됩니다.

이 시나리오에서는 네 개의 접근 도로가 자동으로 작성됩니다.

연습 1: 원형 교차로 작성
