토량 계산이 발생되지 않아야 하는 상황일 경우 재료의 간격을 정의할 수 있습니다.
간격은 교량의 위치와 같이 재료에 간격이 하나 있는 경우에 사용할 수 있습니다. 또한 간격은 코리더의 길이에 따라 재료의 포켓이 서로 이어지지 않은 다중 위치에도 사용할 수 있습니다.
간격은 단면 검토선 그룹 특성, 재료 리스트 탭에서 정의됩니다.
간격의 함몰 및 돌출 거리

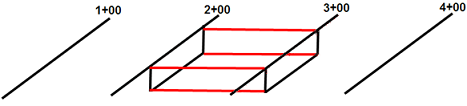

간격에는 재료 간의 변환 영역에 해당하는 함몰 및 돌출 거리가 포함될 수 있습니다. 간격의 함몰 및 돌출 거리 기본값은 0입니다. 다음 그림과 같이 간격 측점을 넘어서는 재료가 보간되지 않습니다.
다음 그림과 같이 측점 2+00과 3+00 사이에 전후로 짧은 변환이 있는 습지 재료가 있는 경우 단면 검토선을 더 추가하는 대신 함몰 및 돌출을 지정할 수 있습니다.
재료의 함몰은 첫 번째 간격에 정의되며 재료의 돌출은 두 번째 간격에 정의됩니다. 따라서 첫 번째 간격의 함몰은 50이며 두 번째 간격의 돌출은 75입니다.
함몰 및 돌출에 대한 컨트롤을 더 엄격하게 하고 싶으면 값을 더 작게 설정하거나 기본값 0을 유지합니다.
재료 포켓의 간격 정의
다음 예에서는 절토, 성토 및 습지 재료라는 세 가지 재료가 정의됩니다. 습지 재료는 그림에서 해치 영역에만 존재합니다. 누적된 절토/성토 계산에는 세 가지 유형이 모두 포함되어야 하므로 세 가지 재료 모두 하나의 재료 리스트에 추가되어야 합니다.
이 예에서는 재료 변환을 위한 적절한 함몰 및 돌출과 함께 3개의 간격(그림에서 숫자 1, 2, 3으로 표시됨)을 추가합니다. 재료 리스트에서 간격은 절토 및 성토 재료가 아닌 습지 재료에만 적용되어야 합니다.
