재료 리스트의 재료 간격 및 포켓을 정의하려면

  1. 단면 검토선을 선택합니다. 단면 검토선 탭수정 패널그룹 특성 찾기을 클릭합니다.
  2. 재료 리스트 탭을 클릭합니다.
  3. 재료가 아직 단면 검토선 그룹에 추가되어 있지 않은 경우 필요한 재료를 추가합니다.
    주: 재료 리스트 탭에서 재료 리스트 정의를 추가하거나 재료 계산 명령을 사용할 수 있습니다. 자세한 내용은 단면 검토선 그룹에 대한 재료 리스트를 생성하려면을 참고하십시오.
  4. 재료 리스트 수준에서 간격 열을 클릭합니다. 간격 정의 대화상자가 표시됩니다.
  5. 간격 정의 대화상자에서는 선형을 따라 간격 리스트를 정의할 수 있습니다. 이 대화상자에서는 전체 재료 리스트에 대한 간격의 시작 및 끝 측점을 정의합니다. 7단계에서 간격 적용 대화상자를 사용하여 각 개별 재료의 간격을 조정할 수 있습니다.
  6. 확인을 클릭하여 재료 리스트 탭으로 돌아갑니다.
  7. 재료 수준에서 간격 열을 클릭하면 간격 적용 대화상자가 표시됩니다.
  8. 간격 적용 대화상자에서 간격이 적용되지 않도록 하려는 재료에 대해 간격 적용 확인란을 선택취소합니다. 예를 들어 절토 또는 성토 재료가 간격이 없는 전체 선형 길이에서 발견된 경우 해당 간격에 대해 적용 확인란을 선택취소합니다.
  9. 간격을 적용하려는 재료에 대해서는 적용 확인란이 선택된 상태에서 함몰 및 돌출 거리를 정의합니다. 이러한 거리는 간격 이전 및 이후 재료에 적용됩니다.

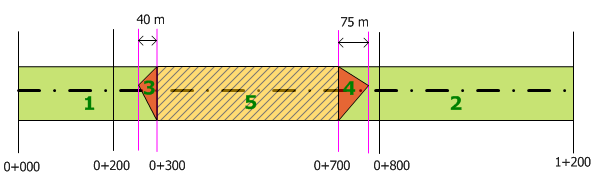

    다음 그림에서 초록색 영역 1과 2는 재료(5)의 간격을 나타냅니다. 간격 1에는 돌출 거리가 없지만 40m의 함몰 거리(숫자 3으로 표시된 빨간색 영역)가 있습니다.

    간격 2에는 75m의 돌출 거리(숫자 4로 표시된 빨간색 영역)가 있습니다.

    이러한 간격은 다음과 같이 정의됩니다.

      간격 1

    • 시작 측점: 0+000
    • 끝 측점: 0+300
    • 돌출 거리: 0.00
    • 함몰 거리: 40.00

      간격 2

    • 시작 측점: 0+700
    • 끝 측점: 1+200
    • 돌출 거리: 75.00
    • 함몰 거리: 0.00
