두 개의 백투백 반향 변환 완화곡선이 필요하고 원곡선 지오메트리가 지정된 점을 통과해야 하는 경우에 완화곡선이 있는 부동 반향 원곡선을 추가합니다.
튜토리얼 연습: 선형에 부동 원곡선 추가
원곡선에서 시작되는 완화곡선이 있는 부동 반향 원곡선(원곡선에서 시작, 반지름, 통과점)을 추가하려면
지정된 반지름 및 통과점을 사용하여 원곡선에 부동 반향 완화곡선-완화곡선-원곡선 그룹을 추가합니다.

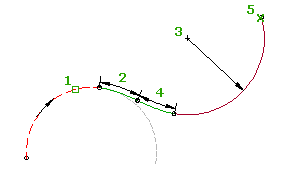

두 완화곡선은 서로 반대 방향으로 휩니다. 원곡선은 부착 원곡선과 반대 방향으로 휩니다. 부착 원곡선 (1)을 편집할 때 완화곡선 길이 (2, 4), 원곡선 반지름 (3) 및 통과점 (5)는 변경되지 않습니다. 부착 점과 반향 곡선의 길이는 부착 원곡선의 편집 내용을 반영하여 조정됩니다.
이 도면요소에서는 다음과 같은 솔루션 중 하나를 지원하지 않습니다.

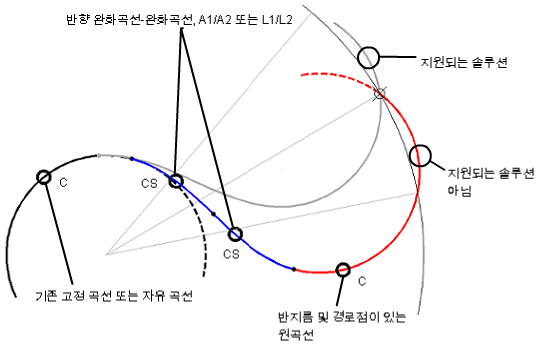

- 180도보다 큰 부동 원곡선 각도가 필요한 솔루션. 다음 그림은 지원하는 솔루션 및 지원하지 않는 솔루션을 보여 줍니다.

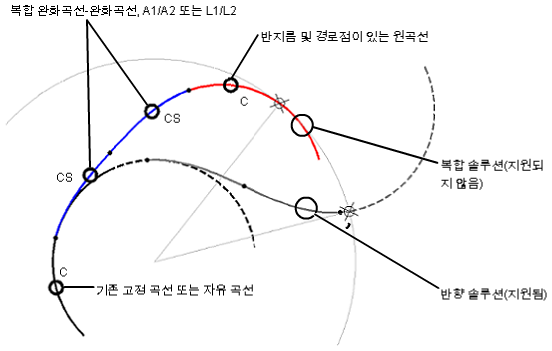

- 복합 솔루션. 다음 그림은 지원하지 않는 복합 솔루션을 보여 줍니다.
- 선형을 클릭합니다.


를 클릭합니다.
- 선형 배치 도구 도구막대에서
완화곡선이 있는 부동 반향 원곡선(원곡선에서 시작, 반지름, 통과점)을 클릭하여 원곡선에서 시작하는 완화곡선이 있는 부동 반향 원곡선을 추가합니다. 현재 완화곡선 정의가 명령행에 표시됩니다.
- 부착할 고정 또는 부동 원곡선 도면요소를 지정합니다.
- 입력 완화곡선 길이 또는 A 값을 지정합니다.
새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.
- 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
- 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
- 출력 완화곡선 길이 또는 A 값을 지정합니다.
- 반지름을 지정하거나 D를 입력하여 곡도를 지정합니다.
주: 알려진 다른 곡선 매개변수를 사용하여 반지름 또는 곡도를 계산하려면
'CCALC를 입력하여
곡선 계산기를 엽니다.
- 통과점을 지정합니다.
원곡선에서 시작되는 완화곡선이 있는 부동 반향 원곡선(원곡선에서 시작, 두 통과점)을 추가하려면
두 개의 지정된 통과점을 사용하여 기존 원곡선에 부동 반향 완화곡선-완화곡선-원곡선 그룹을 추가합니다.

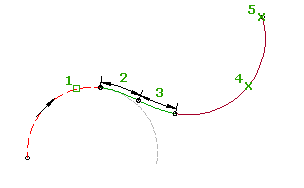

두 완화곡선은 서로 반대 방향으로 휩니다. 원곡선은 부착 원곡선과 반대 방향으로 휩니다. 부착 원곡선 (1)을 편집할 때 완화곡선 길이 (2, 3)와 통과점 (4, 5)는 변경되지 않습니다. 부착 점과 반향 곡선의 반지름 및 길이는 부착 원곡선 편집 내용을 반영하여 조정됩니다.
- 선형을 클릭합니다.


를 클릭합니다.
- 선형 배치 도구 도구막대에서
완화곡선이 있는 부동 반향 원곡선(원곡선에서 시작, 두 점)을 클릭하여 원곡선에서 시작하는 완화곡선이 있는 부동 반향 원곡선을 추가합니다. 현재 완화곡선 정의가 명령행에 표시됩니다.
- 부착할 고정 또는 부동 원곡선 도면요소를 지정합니다.
- 입력 완화곡선 길이 또는 A 값을 지정합니다.
새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.
- 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
- 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
- 출력 완화곡선 길이 또는 A 값을 지정합니다.
- 통과점을 지정합니다.
- 두 번째 통과점(끝점)을 지정합니다.
