선형에 완화곡선이 있는 부동 원곡선을 추가하려면

변환 완화곡선이 필요하고 원곡선 지오메트리가 지정한 점을 통과해야 하는 경우에 완화곡선이 있는 부동 원곡선을 추가합니다.

원곡선에서 완화곡선을 사용하여 부동 원곡선을 추가하려면(도면요소에서, 통과점)

지정된 반지름, 완화곡선 길이 및 통과점을 사용하여 기존 직선 또는 원곡선 도면요소에 부동 완화곡선-원곡선 그룹을 추가합니다.

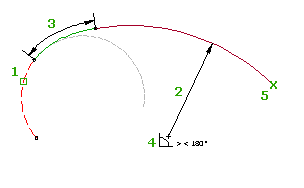

부착 도면요소 (1)을 편집할 때 완화곡선 길이 (3), 솔루션 각도 (4), 원곡선 반지름 (2) 및 통과점 (5)는 변경되지 않습니다. 부착 점과 원곡선 길이는 부착 원곡선의 편집 내용을 반영하여 조정됩니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 완화곡선이 있는 부동 원곡선(도면요소에서 시작, 반지름, 통과점)을 클릭하여 원곡선에서 시작하는 완화곡선이 있는 부동 원곡선을 추가합니다.

    현재 완화곡선 정의가 명령행에 표시됩니다.

  3. 추가할 원곡선 도면요소를 지정합니다.
  4. 반지름을 지정하거나 D를 입력하여 곡도를 지정합니다.

    새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.

    • 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
    • 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
    주: 알려진 다른 곡선 매개변수를 사용하여 반지름 또는 곡도를 계산하려면 'CCALC를 입력하여 곡선 계산기를 엽니다.
  5. 완화곡선 길이 또는 A 값을 지정합니다.
  6. 원곡선 솔루션 각도가 180도 보다 큰지 여부를 지정합니다.
  7. 원곡선이 추가할 원곡선에 결합되는지 반향되는지 여부를 지정합니다.
  8. 통과점을 지정합니다.

선에서 완화곡선을 사용하여 부동 원곡선을 추가하려면(도면요소에서, 반지름, 길이)

지정된 반지름 및 길이를 사용하여 기존 도면요소에 부동 완화곡선-원곡선 그룹을 추가합니다.

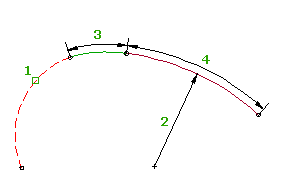

부착 도면요소 (1)을 편집할 때 완화곡선 길이 (3), 원곡선 반지름 (2) 및 길이 (4)는 변경되지 않습니다. 부착 원곡선을 조정하거나 이동하면 전체 원곡선과 완화곡선 도면요소도 함께 이동합니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 완화곡선이 있는 부동 원곡선(도면요소 끝에서 시작, 반지름, 길이)을 클릭하여 선에서 시작하는 완화곡선이 있는 부동 원곡선을 추가합니다.

    현재 완화곡선 정의가 명령행에 표시됩니다.

  3. 추가할 선 도면요소를 지정합니다.
  4. 반지름을 지정하거나 D를 입력하여 곡도를 지정합니다.

    새 값을 지정하거나, Enter 키를 눌러 명령행에 표시된 값을 그대로 사용합니다.

    • 선형에 설계 조건이 적용되어 있는 경우 현재 설계 속도의 최소값이 표시됩니다.
    • 선형에 설계 조건이 적용되지 않은 경우 원곡선 및 완화곡선 설정에서 지정한 기본값이 표시됩니다.
    주: 알려진 다른 곡선 매개변수를 사용하여 반지름 또는 곡도를 계산하려면 'CCALC를 입력하여 곡선 계산기를 엽니다.
  5. 완화곡선 길이 또는 A 값을 지정합니다.
  6. 원곡선 솔루션 각도가 180도 보다 큰지 여부를 지정합니다.
  7. 끝점을 지정합니다.
