선형 IP(Intersection Point) 정보

IP는 선형에서 접선과 원곡선 그룹 간의 관계를 보여줍니다.

다음과 같은 두 가지 유형의 IP가 있습니다.

명시적 IP(Intersection Point)

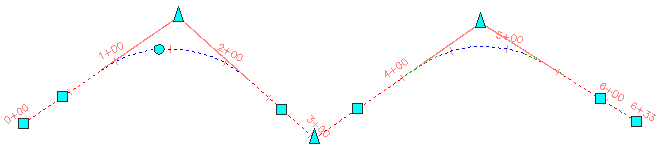

명시적 IP는 두 개의 고정 접선이 평면 선형에서 만나는 점입니다.

선형이 선택되면 명시적 IP가 그립으로 표현됩니다. 명시적 IP는 레이블이 지정되거나 이동, 삭제 또는 분리될 수 있습니다.

임시 IP(Intersection Point)

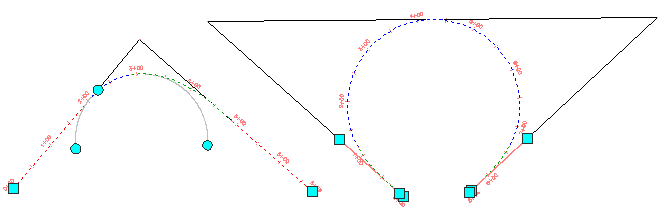

임시 IP는 선형 원곡선 또는 원곡선 그룹에서 계산된 교차로(IP)입니다. 임시 IP는 접선이 연장된 경우 만난다는 것을 나타냅니다. 임시 IP는 레이블을 지정할 수 있습니다.

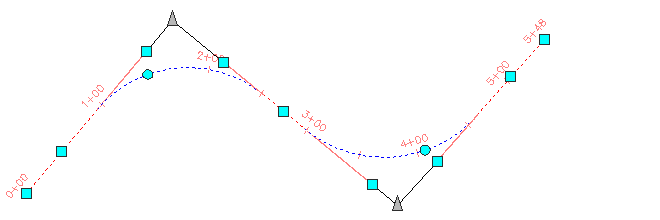

선형이 선택되면 자유 원곡선 또는 원곡선 그룹으로 결합된 두 개의 고정 접선의 임시 IP가 그립으로 표현됩니다. 그립이 표시되면 IP를 해결할 수 있으므로, 고정 접선을 명시적 IP로 연장합니다.

임시 IP의 화면표시는 IP 탭(선형 특성 대화상자)에서 제어됩니다.
