매개변수 | 값 | 설명 |
---|---|---|
측면 | 왼쪽 | 횡단구성요소가 삽입되는 표준횡단 또는 코리더의 측면을 지정합니다. |
배치 폭 | 20.0000’ | 배치 모드에서 이 횡단구성요소를 나타내기 위해 그리는 선의 길이를 지정합니다. 이 매개변수를 배치 기울기 매개변수와 함께 사용하면 조건부 절토 또는 성토 횡단구성요소와 이에 부착되는 횡단구성요소를 배치할 수 있습니다. 하지만 이 매개변수는 코리더 모형에서 표시되지 않거나, 이 모형에 어떠한 영향도 미치지 않습니다. |
배치 기울기 | 4.000:1 | 배치 모드에서 이 횡단구성요소를 나타내기 위해 그리는 선의 기울기를 지정합니다. 이 매개변수를 배치 폭 매개변수와 함께 사용하면 조건부 절토 또는 성토 횡단구성요소와 이에 부착되는 횡단구성요소를 배치할 수 있습니다. 하지만 이 매개변수는 코리더 모형에서 표시되지 않거나, 이 모형에 어떠한 영향도 미치지 않습니다. |
유형 | 성토 | 탐지된 후속 지정 횡단구성요소가 표준횡단에 적용될 조건 유형을 지정합니다. |
최소 거리 | 0.0000’ | 절토 또는 성토(유형) 깊이가 이 두 값 사이에 있는 경우에 후속 횡단구성요소가 표준횡단에 적용됩니다. |
최대 거리 | 5.0000’ |
다음은 조건부 표준횡단의 각 횡단구성요소에 설명하는 이름을 지정하는 단계입니다. 횡단구성요소에 의미 있는 이름을 지정하면 대상을 지정할 때 해당 횡단구성요소를 더 쉽게 식별할 수 있으며 통합관리의 횡단구성요소 집합에서 횡단구성요소를 식별할 수 있습니다.

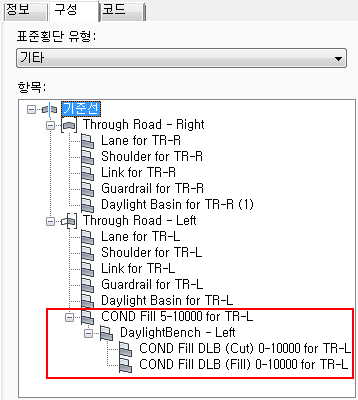

표준횡단의 한쪽 측면에 추가된 횡단구성요소에 기본 이름이 표시된 다음 해당 이름이 추가된 측면이 표시됩니다.
조건부 횡단구성요소에 의미 있는 이름을 지정한 후의 마지막 단계는 코리더 대상을 설정하는 것입니다.
