연습 1: 소스 파일 끌어 놓기

지도 파일을 작성한 다음 이 파일에 레딩시의 시 경계를 추가하는 작업부터 시작합니다.

비디오 튜토리얼

인터넷에 연결되어 있는 경우 비디오를 재생하여 지도를 작성하고 소스 파일을 추가하는 방법을 볼 수 있습니다. "Let Me Try"를 클릭하여 시도할 수도 있습니다. 단계별 절차가 비디오 아래에 나와 있습니다.

지도를 작성하고 소스 파일을 추가하려면

1. 튜토리얼을 시작하기 전에 튜토리얼 사용 준비를 참고하십시오.
2. 지도 파일을 작성합니다.
   • 새로 만들기도면을 클릭합니다.
   • map2d.dwt 템플릿을 선택합니다.
   • 열기를 클릭합니다.
3. 지도에 대한 좌표계를 설정합니다.
   • 지도 설정좌표계지정을 클릭합니다.
   • 범주를 USA, California로 변경합니다.
   • 현재 도면을 마우스 오른쪽 버튼으로 클릭하고 좌표계를 클릭합니다.
   • CA-I를 클릭합니다.
   • 지정을 클릭합니다.
4. 소스 파일을 화면표시 관리자에 끌어서 놓아 지도에 시 경계를 추가합니다.
   • Windows 탐색기를 사용하여 Build A Map 튜토리얼 샘플 파일을 복사한 폴더로 이동합니다.
   • AutoCAD Map 3D 윈도우와 샘플 데이터 폴더 윈도우를 동시에 볼 수 있도록 크기를 조정합니다.
   • City_Boundary.sdf 파일을 화면표시 관리자(지도 기준 도면층 바로 위)로 끌어 놓습니다.

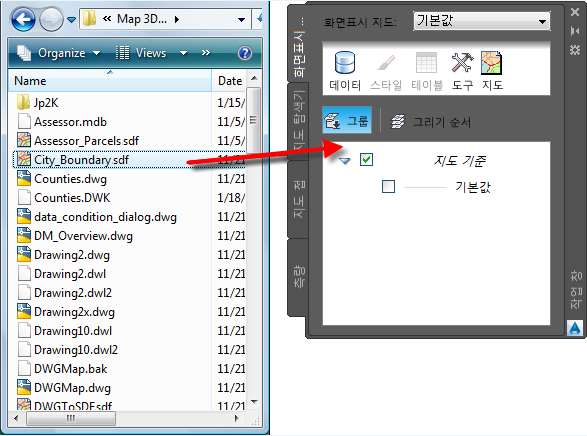

     시 경계 파일을 화면표시 관리자에 끌어 놓습니다.

     레딩시 경계가 지도에 나타납니다.

5. 다른 이름으로 저장도면을 클릭합니다. 튜토리얼 폴더에서 파일 이름을 build_map1.dwg로 지정한 다음 저장을 클릭합니다.

튜토리얼을 계속 보려면 연습 2: 도면 파일 부착으로 이동합니다.
