연습 3: 특성 조회를 사용하여 도면 객체 미리보기

특성 조회는 부착된 도면에서 객체의 색상, 선종류, 도면층 또는 기타 표준 AutoCAD 특성을 기준으로 객체를 검색합니다. 이 연습에서는 특성 조회를 사용하여 도면층 특성을 기준으로 도면 객체를 미리 봅니다.

비디오 튜토리얼

인터넷에 연결되어 있는 경우 비디오를 재생하여 조회를 통해 부착된 도면을 미리 보는 방법을 확인할 수 있습니다. 단계별 절차가 비디오 아래에 나와 있습니다.

주:

이 연습에서는 연습 1: 원시 도면 부착에서 작성하고 수정한 Redding.dwg 지도를 사용합니다.

특성 조회를 사용하여 도면 객체를 미리 보려면

1. 이전 연습에서 사용한 Redding.dwg 지도가 열려 있지 않으면 다시 엽니다.
2. 지도 탐색기의 현재 도면 아래에서 현재 조회를 마우스 오른쪽 버튼으로 클릭한 다음 정의를 클릭합니다.
3. 부착된 도면의 조회 정의 대화상자의 조회 유형 아래에서 특성을 선택합니다.
4. 특성 조건 대화상자에서 다음을 수행합니다.

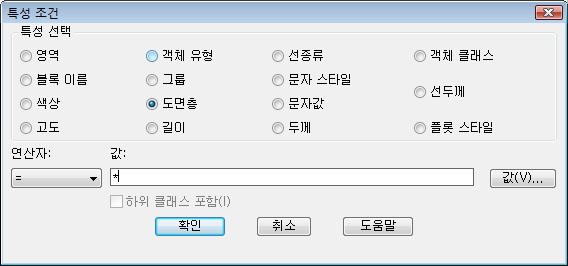

   • 특성 선택 아래에서 도면층을 선택합니다.


     도면층을 특성 조건으로 선택합니다. 지정한 도면층의 객체만 지도에 추가됩니다.

   • 값을 클릭합니다.
5. 선택 대화상자에서 PARCELS 및 SEWER_PIPES 도면층을 선택합니다. 확인을 클릭합니다.

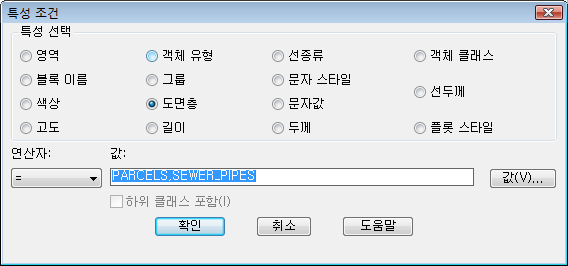

6. 특성 조건 대화상자의 값 아래에서 선택한 두 도면층이 나열되었는지 확인합니다. 확인을 클릭합니다.


   추가되는 객체를 결정하는 데 사용할 도면층을 지정합니다.

7. 부착된 도면의 조회 정의 대화상자에서 다음을 수행합니다.
   • 조회 모드 아래에서 미리보기가 선택되어 있는지 확인합니다.

     미리보기 모드는 객체를 실제로 도면에 작성하지 않고 표시합니다.

   • 조회 실행을 클릭합니다.
8. 뷰 탭탐색 패널줌 드롭다운범위를 클릭합니다.

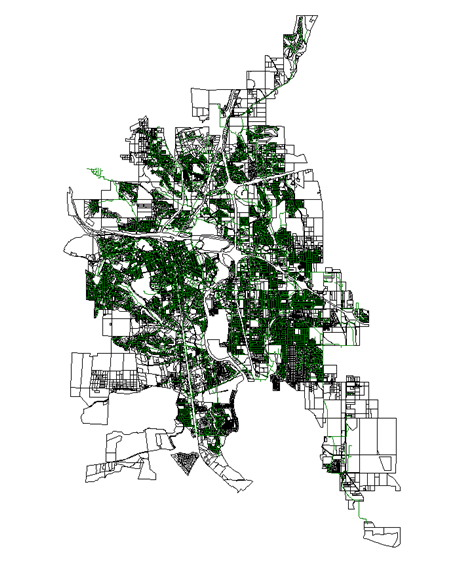

   PARCELS 및 SEWER_PIPES 도면층의 객체가 도면 윈도우에 표시됩니다. 미리보기 조회 모드를 사용했기 때문에 해당 객체가 도면에 작성되지는 않습니다.



   기준과 일치하는 객체가 도면에 나타납니다.

9. 명명된 뷰(지도의 미리 정의된 뷰)를 사용하여 조회를 통해 검색된 도면 객체를 확인합니다.
   • 뷰 탭 뷰 패널 뷰 관리자를 클릭합니다.
   • 뷰 관리자의 트리 뷰에서 모형 뷰를 확장합니다.
   • 트리 뷰에서 PARCELS를 선택합니다. 현재로 설정을 클릭한 다음 확인을 클릭합니다.

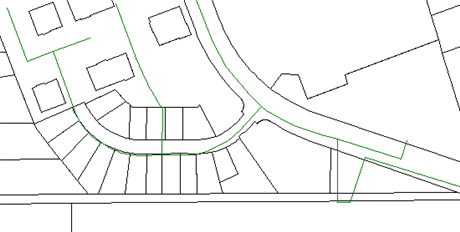

     구획(검은색 윤곽선이 있는 폴리곤)과 하수도관(초록색 선)만 도면 영역에 표시됩니다.

10. 도면을 저장하거나 닫지 않습니다.

튜토리얼을 계속 보려면 연습 4: 특성 및 위치 조회를 사용하여 정보 검색으로 이동합니다.
