연습 1: 원본 도면작성 도면층 검사

스키마의 피쳐 클래스가 도면 파일의 도면층 구조를 반영하는 SDF 파일을 작성합니다. 원본 도면작성 도면층을 검사하여 그 구조가 올바른지 결과 SDF 파일을 통해 확인할 수 있습니다.

도면작성 도면층을 검사하려면

1. 아직 작성하지 않은 경우 튜토리얼용 샘플 파일을 하드 드라이브의 디렉토리에 복사합니다. 튜토리얼 사용 준비를 참고하십시오.
2. AutoCAD Map 3D를 시작합니다.

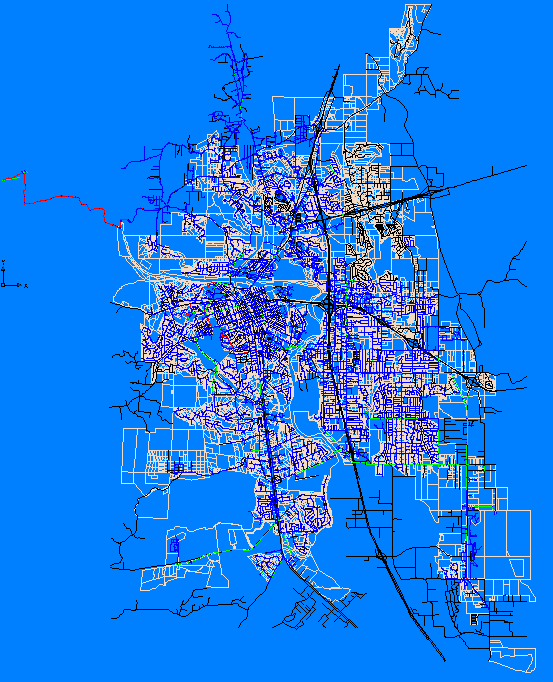

3. 열기도면을 클릭합니다. DWGMap.dwg라는 샘플 지도를 엽니다.


   DWGMap.dwg 도면에는 여러 도면작성 도면층이 있습니다.

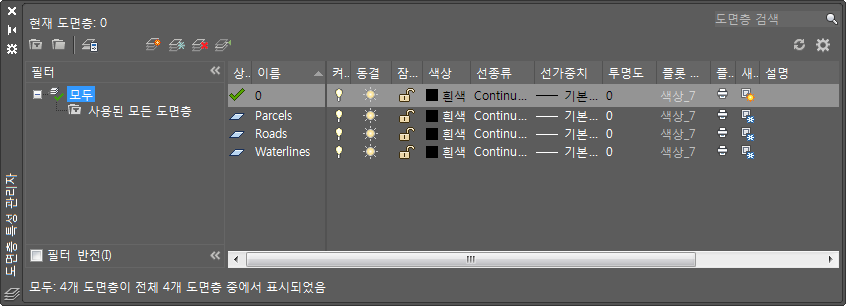

4. 홈 탭AutoCAD 도면층 패널도면층 특성을 클릭합니다. 도면작성 도면층 정보를 검토합니다.


   도면의 도면층이 해당 특성과 함께 나열됩니다.

튜토리얼을 계속 보려면 연습 2: 객체 데이터 검사로 이동합니다.
