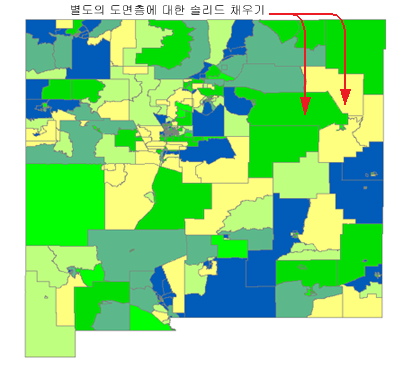

도면에서 닫힌 폴리선을 솔리드 채우기 및 해치 패턴으로 채울 수 있습니다. 예를 들어 인구가 10,000명이 넘는 카운티를 나타내는 색상과 인구가 10,000명 미만인 카운티를 나타내는 색상을 다르게 지정할 수 있습니다.
닫힌 폴리선 채우기
ADEFILLPOLYG 명령은 항상 솔리드 채우기 해치 스타일로 해치 객체를 작성합니다.
BHATCH 명령을 사용하여 닫힌 폴리선을 채울 수도 있습니다. 폴리곤 객체를 채우려면 MPFILL 명령을 사용합니다.
주:
ADEFILLPOLYG를 사용하여 채운 닫힌 폴리선을 이동하는 경우에는 해치 객체도 이동해야 합니다. AutoCAD Map 3D에서는 닫힌 폴리선과 해치 객체를 개별 객체로 간주합니다.
조회를 수행할 때 해치 패턴이나 솔리드 채우기를 사용하여 자동으로 닫힌 폴리선을 채우려면 조회 정의 대화상자의 특성 대체 기능을 사용합니다.
AutoCAD Map 옵션 대화상자의 조회 탭에서 연관 해치 객체 작성 옵션을 설정한 경우 ADEFILLPOLYG 명령, ADEQUERY 명령(특성 대체 사용) 및 MAPTHEMATIC 명령(채우기 사용)에 의해 작성된 해치 객체에 대한 연관 해치 객체가 작성됩니다.AutoCAD Map 3D
