디지타이즈란 문서 기반의 그래픽 정보를 디지털 형식으로 변환하는 과정을 말합니다. 지도를 디지타이즈할 때, 그리기 명령을 사용하여 용지 지도의 데이터를 추적하여 DWG 파일에 저장합니다.
디지타이즈하면 래스터 이미지나 용지 지도의 정보를 디지털 지도로 입력할 수 있습니다.
디지타이즈 계획
디지타이즈를 시작하기 전에 다음 사항을 고려합니다.
- 원시 지도의 적합성
- 지구 좌표계
- 타일식으로 지도 배열
- 도면층 구성
- 데이터 저장소: 내부 또는 외부
- 노드, 네트워크 및 폴리곤 위상의 표현
시간이 지나면서 지도 미디어가 왜곡될 수 있으므로 가능하면 한 세션에서 지도 하나에 대한 디지타이즈를 모두 완료하도록 계획합니다.
선형 객체 디지타이즈
선형 객체란 선, 호 및 폴리선과 같은 객체를 말합니다.
- 나중에 지형을 사용하여 디지털 지형 모형으로 3D 뷰를 생성하려면 선형 객체를 그의 고도(Z-값)에 위치시킵니다.
- SKETCH 명령을 사용하여 불규칙한 선을 추적하는 경우, 각 선 세그먼트는 SKETCHINC에 설정된 간격에서 끝나므로 SKETCHINC 변수가 적절한 값으로 설정되어 있는지 확인합니다. SKETCHINC가 작은 값으로 설정될 경우, SKETCH 명령은 아주 작은 선에 대해서도 거대 파일을 생성합니다.
- PLINE 또는 MAPDIGITIZE로 불규칙한 곡선을 디지타이즈하는 경우 선택된 정점의 간격은 선의 굴곡에 따라 달라집니다. 세그먼트가 직선에 가까울수록 필요한 점의 개수가 적어집니다.

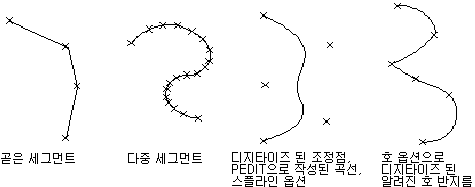

곡선 디지타이즈의 예
- 아무리 정밀하게 작업하더라도 곡선을 디지타이즈할 때 데이터를 손실할 수 밖에 없습니다. 선이 가능한 정확하게 표현되도록 하려면 급격한 곡선을 작성할 때 더 많을 점을 디지타이즈해야 합니다. 그러나 이렇게 하면 데이터 손실을 줄일 수 있는 반면 파일 크기와 복잡도는 증가합니다. 반지름이나 길이 등 규칙적인 곡선을 정의하는 데 사용되는 매개변수를 알고 있다면, PLINE 및 MAPDIGITIZE 명령의 호 옵션을 사용하여 디지타이즈합니다. 지형선처럼 불규칙한 선은 연속 폴리선이 되어야 합니다. 필요한 경우, PEDIT의 맞춤 옵션을 사용하여 연속 폴리선을 부드럽게 다듬을 수 있습니다. 디지타이즈하기 전에 PLINEGEN 시스템 변수를 1(켜짐)로 설정하여, 모든 대시선의 선종류가 정확히 평가되도록 합니다.
- 세그먼트 디지타이즈를 완료하면, 디지타이즈를 반복하지 않도록 용지 지도에 표시합니다. 이중 디지타이즈는 파일 크기를 증가시킵니다.
위상 디지타이즈
지형을 작성하는 데 사용할 데이터를 디지타이즈하는 경우, 가장 정확한 결과를 얻기 위해 다음 원칙에 따릅니다.
- 구획, 빌딩, 저수지 등의 닫힌 영역이 실제로 완전한 폴리곤이 되도록 경계 또는 다른 폴리선은 근처점, 교차점 또는 끝점 객체 스냅으로 완료해야 합니다.
- 선 세그먼트를 교차하는 기존 끝점에 스냅해야 합니다.
- 네트워크 위상에 대한 데이터를 디지타이즈할 경우, 객체가 중복되지 않도록 합니다. 예를 들어 인접 폴리곤을 분리하는 경계선을 이중으로 디지타이즈하지 않도록 합니다. 동일 도면층에 있는 인접 폴리곤은 공통 경계를 정의하는 공통선으로 디지타이즈하는 것이 좋습니다. 하나의 모서리가 둘 이상의 목적에 사용되는 경우, 일단 선을 디지타이즈한 후, COPY 및 CHPROP 명령을 사용하여 중복된 선을 다른 도면층에 작성합니다.
위상의 기본을 형성하는 선형 요소를 디지타이즈한 후에는 위상을 작성하기 전에 모든 문제를 해결해야 합니다.
데이터 기준점 및 표지 디지타이즈
기존의 디지털 지도와 디지타이즈된 지도를 일치시키려면, 두 지도 모두에 정확하다고 알려진 공통점을 사용합니다.
- 데이터 기준점 — 측지 기준점 시스템은 미국 전체에 적용됩니다. 이 점에 대해 위도 및 경도 그리고 고도가 설정됩니다. 영국에서는 벤치 마크 및 삼각 측량법이 사용되며, 다른 나라들도 유사한 시스템을 가지고 있습니다.
- 표식 — 도시나 카운티의 지도를 사용하여 작업하는 경우 모든 지도에 위치를 설정하기 위해 사용되는 점들이 이미 있을 수 있습니다. 이러한 점에는 공공 건물, 산 정상, 고속도로 일부와 같은 피쳐가 포함될 수 있습니다.
지도를 디지타이즈할 때, 알려진 기준점을 설정하려면 다음 절차를 따릅니다.
- REFERENCE라고 불리는 도면층을 작성합니다. 그 도면층 상에, 경위도 좌표 교차와 같은 실제 세계의 좌표계에 해당하는 점을 적어도 네 개 디지타이즈합니다. 이 점은 지도의 구석이나 디지타이즈될 지도 피쳐를 둘러싸는 곳에 있어야 합니다. 반드시 이 참조점의 위치와 실제 세계의 좌표계를 도면에 기록합니다. 이 점을 사용하여 지도를 등록하려면에 설명된 대로 TABLET 명령으로 지도를 등록합니다.
- 또한 좀더 정확하게 하기 위해 기준점 및 표식 위치 등 위치가 알려진 다른 점도 디지타이즈합니다. 지도 모서리를 맞추려면 또는 두 지도 러버 시팅 정보 작업에서는 더 많은 기준점을 디지타이즈하는 것이 중요합니다.
주석 달기
디지타이즈하는 동안 지도에서 노드나 중요 위치를 나타내는 문자를 추가할 수 있습니다. STYLE 명령을 사용하여 isocp.shx 등 단순 글꼴을 사용하는 문자 스타일을 정의한 후, 고정된 문자 높이를 설정해두면 문자를 입력할 때마다 일일이 문자의 높이를 입력하지 않아도 됩니다. 디지타이즈가 끝난 후, 문자 스타일과 높이를 수정할 수 있습니다.
디지타이즈하면서 문자를 입력하려면 TEXT 명령을 사용합니다. 문자는 설명하는 피쳐와 같은 도면층상에 단일 행 항목으로 존재해야 합니다. 복잡하고 긴 문자의 입력이 필요하다면, 디지타이즈를 끝낸 후, MTEXT 명령을 사용합니다. 자세한 정보는 도움말의 색인에서 "문자"를 찾아보십시오.
주석을 추가하는 객체의 끝점과 문자의 삽입점이 중첩되지 않도록 주의합니다.
