계단진행 구성요소 도구 선택 및 옵션 지정

구성요소 기준 계단 도구를 사용하여 계단진행을 정의합니다. 이 단계를 참조하여 적절한 도구를 선택하고 초기 옵션을 지정한 다음 작성 중인 계단진행 유형에 대한 특정 절차를 참조하십시오.

1. 건축 탭순환 패널(구성요소별 계단)을 클릭합니다.
2. 구성요소 패널에서 계단진행이 선택되어 있는지 확인합니다.
3. 그리기 갤러리에서 다음 도구 중 하나를 선택하여 원하는 계단진행 유형을 작성합니다.
   • (직선)
   • (전체 단계 나선형)
   • (중간-끝 나선형)
   • (L자형 돌음디딤면)
   • (U자형 돌음디딤면)
4. 옵션 막대에서 다음을 수행합니다.
   • 위치 선에 대해 위쪽 방향에 상대적인 계단진행의 작성 경로를 선택합니다.

     • 외부 지지: 왼쪽(1)
     • 계단진행: 왼쪽(2)
     • 계단진행: 중심(3)
     • 계단진행: 오른쪽(4)
     • 외부 지지: 오른쪽(5)

     작성 중인 계단진행의 형식에 따라 위치 선 옵션을 변경하면 도움이 될 수 있습니다. 예를 들어, 돌음디딤면 계단진행을 작성하고 왼쪽 모서리를 벽으로 스냅하려면 위치선에 대해 외부 지지: 왼쪽을 선택하십시오.

   • 간격띄우기에 대해 작성 경로의 선택적 간격띄우기 값을 지정합니다. 예를 들어, 간격띄우기에 3인치를 입력하고 위치선이 계단진행: 중심인 경우 작성 경로는 계단의 중심선에서 오른쪽으로 (위쪽 방향으로) 3인치가 됩니다. 음수 간격띄우기는 중심 선의 왼쪽이 됩니다.
   • 실제 계단진행 폭에 대한 계단진행 폭의 값을 지정합니다. 이 값은 지지를 포함하지 않은 계단진행의 값입니다.
   • 자동 계단참은 기본적으로 선택됩니다. 다음 레벨에 도달하기 위해 2개의 개별 계단진행을 작성하는 경우 Revit이 2개의 계단진행 사이에 계단참을 자동으로 작성합니다. 계단참을 자동으로 작성하지 않으려면 이 옵션의 선택을 해제하십시오.
5. 유형 선택기에서 작성할 계단의 유형을 선택합니다. 필요한 경우 나중에 유형을 변경할 수 있습니다.

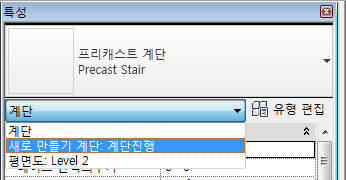

6. 선택적으로 계단진행 인스턴스(instance) 특성(예: 관련 베이스 높이 및 챌판으로 시작함/챌판으로 끝남 기본 설정)을 지정할 수 있습니다. 특성 팔레트에서 새 계단: 계단진행을 선택하고 필요에 따라 인스턴스(instance) 특성을 수정합니다. 계단진행 구성요소 인스턴스(instance) 특성을(를) 참고하십시오.

7. 선택적으로, 도구 팔레트에서 (난간)을 클릭합니다.

   기본적으로 난간은 계단진행을 작성할 때 자동으로 작성됩니다.

   난간 대화상자에서 다음 작업을 수행합니다.

   1. 난간 유형을 선택하거나 난간을 자동으로 작성하지 않으려면 없음을 선택합니다. 필요한 경우 나중에 난간을 추가할 수도 있습니다. 호스트에 난간 배치 또는 스케치하여 난간 작성을(를) 참고하십시오.
   2. 디딤판 또는 계단옆판에 난간을 배치하려면 선택합니다.
   3. 확인을 클릭합니다.
      주: 계단 편집 조합 모드를 마칠 때까지는 작성된 난간이 표시되지 않습니다.
8. 작성하는 계단진행 구성요소의 특정 유형에 대한 절차를 따릅니다.
