평면 보강 철근 스케치

유효한 호스트 내에서 보강 철근 모양을 수동으로 배치할 경우 일반 스케치 도구를 사용합니다.

보강 철근 스케치는 다음 속성이 공유되는 경우 기존 모양에 매핑됩니다.

• 선 세그먼트의 수
• 결합된 선 세그먼트의 모양
• 후크 수
• 후크의 방향
• 후크의 구부림 치수
• 모양 유형: 표준 또는 스트럽

스케치가 기존 모양과 일치하지 않는 경우 보강 철근 모양 탐색기 및 옵션 막대의 보강 철근 모양 유형 드롭다운에 새 모양이 작성됩니다.

스케치 도구를 사용하여 보강 철근 배치

1. 단면뷰에서 유효한 콘크리트 호스트를 확인합니다.
2. 구조 탭 철근 배근 패널 보강 철근을 클릭합니다.
3. 수정 | 보강 철근 배치 탭배치 방향(또는 배치 투시도) 패널 보강 철근 스케치를 클릭합니다.
4. 메시지가 표시되면 보강 철근을 호스트할 요소를 선택합니다.
5. 스케치 도구를 사용하여 보강 철근 모양을 스케치합니다.

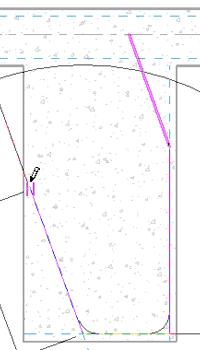

   보강 철근 모양 스케치

   선택사항입니다. 다중 평면 보강 철근을 작성하려면 수정 | 보강 철근 스케치 작성 탭 철근 배근 패널 다중 평면을 클릭합니다.

6. 보강 철근 모양의 끝에 후크를 추가합니다.

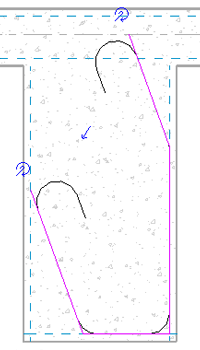

   스케치된 모양에 보강 철근 후크 추가

7. 보강 철근 후크를 배치하고 방향을 지정합니다.

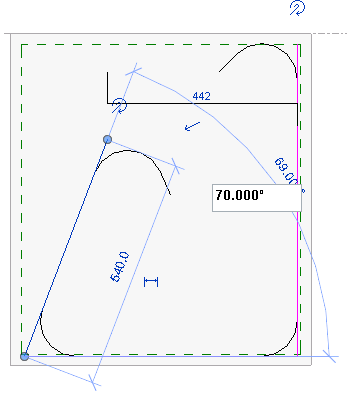

   팁: 스케치 모드에서 세그먼트를 조작하는 경우 임시 치수를 클릭하고 새 값을 입력하여 길이 및 각도 치수를 수동으로 정의할 수 있습니다. 이러한 임시 값은 영구적으로 만들 수 있습니다.


8. 수정 | 보강 철근 스케치 작성 탭모드 패널 편집 모드 완료를 클릭하여 스케치를 적용하고 새 모양을 배치합니다. 새 보강 철근 모양이 피복 참조에 스냅되어 모양이 조정됩니다.
   주: 보강 철근이 모양으로 변환되면 치수는 취소됩니다.
