Wymiary mogą być zespolone, niezespolone lub rozbite. Wymiary zespolone dopasowują się do zmian w obiektach geometrycznych, które określają.
Zespolenie wymiaru definiuje zależność między obiektami geometrycznymi a wymiarem podającym ich odległość i kąty. Dostępne są trzy typy zespolenia między obiektami geometrycznymi a wymiarami.
- Wymiary zespolone . Automatycznie dopasowują wartości położenia, orientacji i miary przy modyfikacji obiektów geometrycznych z nimi skojarzonych. Wymiary w układzie mogą być skojarzone z obiektami w obszarze modelu. Tworzone, gdy zmienna systemowa DIMASSOC ma wartość 2.
- Wymiary niezespolone . Wybierane i zmieniane z geometrią, którą mierzą. Wymiary niezespolone nie zmieniają się podczas zmiany przypisanych im obiektów geometrycznych. Tworzone, gdy zmienna systemowa DIMASSOC ma wartość 1.
- Wymiary rozbite . Zawierają zestaw oddzielnych obiektów zamiast pojedynczego obiektu wymiaru. Tworzone, zmienna systemowa DIMASSOC ma wartość 0.
Aby sprawdzić, czy wymiar jest zespolony, czy niezespolony, należy zaznaczyć wymiar i wykonać jedną z poniższych czynności:
- Użyj palety Właściwości (w wersji dla systemu Windows) lub palety Inspektor właściwości (w wersji dla systemu Mac), aby wyświetlić właściwości wymiaru.
- Użyj polecenia LISTA w celu wyświetlenia właściwości wymiaru.
- W systemie Windows użyj funkcji szybkiego wyboru, aby przefiltrować wybrane wymiary zespolone lub niezespolone.
Wymiar jest uważany za częściowo zespolony, gdy tylko jeden z jego końców jest skojarzony z obiektem geometrycznym. Za pomocą polecenia DOCZEPWYMIAR można ponownie zespolić wymiary niezespolone.
Monitor opisu
Zespolenie między wymiarem a obiektem może zostać utracone z kilku przyczyn. Na przykład:
- Zespolenie nie jest utrzymywane między wymiarem a odniesieniem do bloku, jeśli blok jest przedefiniowany w taki sposób, że krawędź, z którą wymiar jest zespolony, porusza się.
- Zespolenie nie jest utrzymywane między wymiarem a widokiem rysunku dokumentacji modelu, jeśli zdarzenie aktualizacji lub edycji spowoduje usunięcie zwymiarowanej krawędzi.
Można śledzić zespolenie linii odniesienia za pomocą monitora opisu. Kiedy monitor opisu jest włączony, oznacza wymiary tracące zespolenie, wyświetlając na danym wymiarze identyfikator.

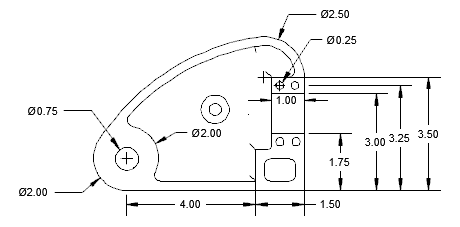

Przed zdarzeniem aktualizacji

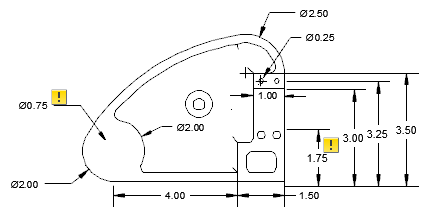

Po zdarzeniu aktualizacji
Kliknięcie identyfikatora powoduje wyświetlenie menu zawierającego opcje właściwe dla odpowiedniego odłączonego opisu. Menu na wymiarze, który utracił zespolenie, zapewnia dostęp do poleceń DOCZEPWYMIAR i WYMAŻ.
Sytuacje specjalne i ograniczenia
Po otwarciu rysunku zmodyfikowanego we wcześniejszej wersji programu lub po otwarciu rysunku z zewnętrznymi odnośnikami, które zostały zmienione, konieczne może być użycie polecenia REGENWYM w celu zaktualizowania wymiarów zespolonych po użyciu funkcji nowy fragment lub powiększenie/pomniejszenie.
Wymiary zespolone obsługują większość typów obiektów, dla których zazwyczaj podaje się wymiary. Nie obsługują one takich obiektów jak:
- Kreskowania
- Obrazy
- Podkładania
- Multilinii
- Obszarów 2D
- Obiekty o niezerowej grubości 3D
Wymiary zespolone z widokami rysunku modelu mogą utracić zespolenie, jeśli rysunek zostanie otwarty i ponownie zapisany w wersji programu AutoCAD wcześniejszej niż 2012.
