Utwórz kilka typów wymiarów i zapisz ustawienia wymiarowania według nazwy.

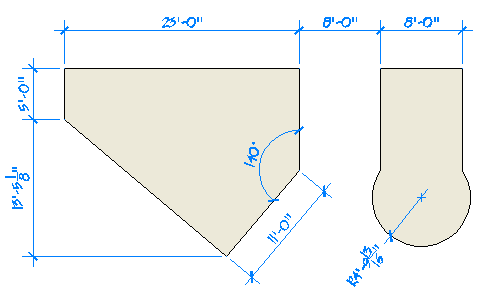

Poniżej podano przykład kilku typów wymiarów, które używają stylu wymiarowania architektonicznego z jednostkami calowymi.
Wymiary liniowe
Przy użyciu polecenia WYMLINIOWY można utworzyć wymiary poziome i pionowe. Należy zwrócić uwagę, że przycisk jest listą rozwijaną, która zawiera najbardziej popularne polecenia wymiarowania.

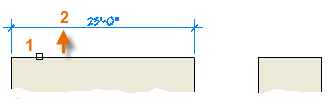

Na poniższej ilustracji przedstawiono jedną metodą użycia polecenia WYMLINIOWY. Po uruchomieniu polecenia naciśnij klawisz Enter lub spację, wybierz linię (1), a następnie kliknij położenie linii wymiaru (2).

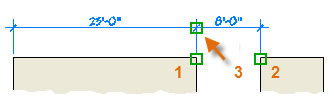

W przypadku poniższego wymiaru 8'-0" można użyć innej metody. Należy uruchomić polecenie WYMLINIOWY, kliknąć dwa punkty końcowe (1 i 2), a następnie położenie linii wymiaru (3). W celu wyrównania linii wymiaru punkt 3 został przyciągnięty do punktu końcowego poprzednio utworzonej linii wymiaru.

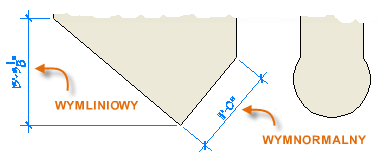

Polecenie WYMLINIOWY służy do tworzenia wymiarów poziomych i pionowych, natomiast polecenie WYMNORMALNY — wymiarów równoległych do obiektu.
Modyfikowanie wymiarów
Prostą metodą zmiany wymiarów jest użycie uchwytów.

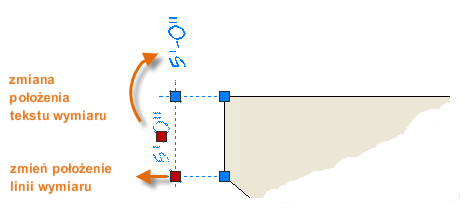

W tym przykładzie wybieramy wymiar, aby wyświetlić jego uchwyty. Następnie należy kliknąć uchwyt na tekście wymiaru i przeciągnąć go do nowego położenia lub kliknąć jeden z uchwytów na końcu linii wymiarowej i ją przeciągnąć.
Style wymiarowania

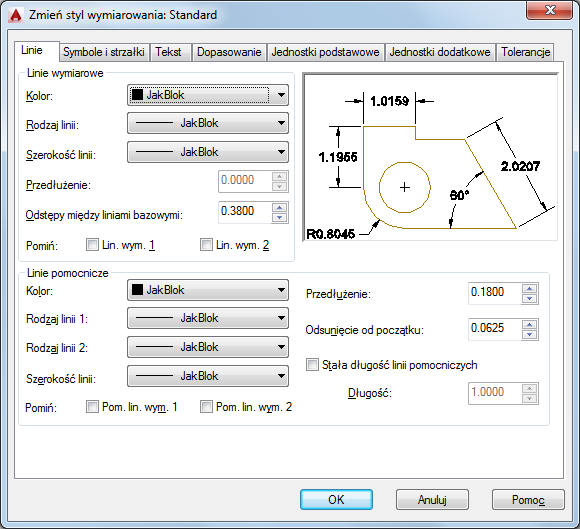

Style wymiarowania pomagają w ustalaniu i wymuszaniu stosowania standardów rysunkowych. Istnieje wiele zmiennych wymiarów ustawianych za pomocą polecenia WYMSTYL, dzięki którym można sterować praktycznie każdym aspektem wyglądu i zachowania wymiarów. Wszystkie te ustawienia są przechowywane w każdym stylu wymiarowania.
Domyślny styl wymiaru nosi nazwę Standardowy (jednostki calowe) lub ISO-25 (metryczne). Jest on przypisywany do wszystkich wymiarów do momentu ustawienia innego stylu jako bieżącego stylu wymiarowania.

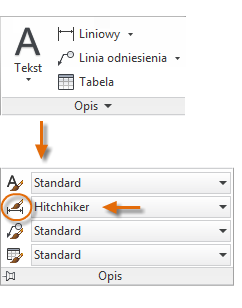

Nazwa bieżącego stylu wymiarowania, w tym przypadku Autostopowicz, jest również wyświetlana na liście rozwijanej na panelu Opis.
Aby otworzyć Menedżera stylów wymiarowania, kliknij wskazany przycisk. Istnieje możliwość utworzenia stylów wymiarowania, które pasują do niemal dowolnego standardu, ale całkowite ich określenie jest czasochłonne. Z tego powodu należy zapisać każdy utworzony styl wymiarowania w jednym lub wielu plikach szablonu rysunku.
Zalecenia
- Zapisując styl wymiarowania, należy użyć nazwy opisowej.
- W razie potrzeby należy się skontaktować z menedżerem CAD w celu uzyskania informacji na temat istniejących standardów stylów wymiarowania i plików szablonów rysunku.
