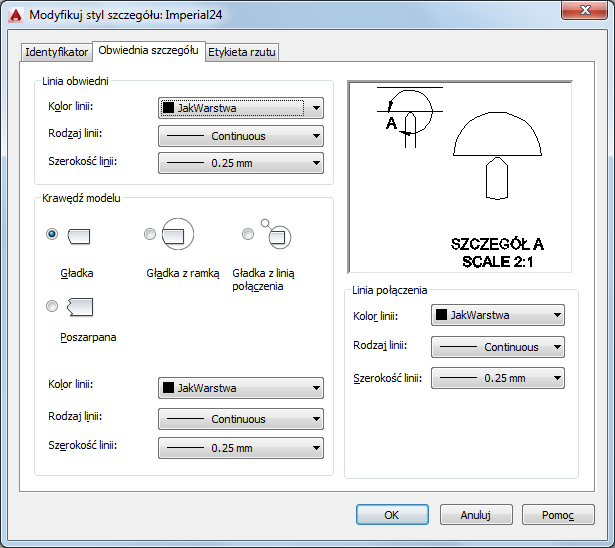

Ustala właściwości linii obwiedni szczegółu, krawędzi modelu i linii połączenia.
Lista opcji
Wyświetlane są następujące opcje.
Linia obwiedni
- Kolor linii
- Ustawia kolor linii obwiedni szczegółu. Po kliknięciu opcji Wybierz kolor (na dole listy Kolor) zostanie wyświetlone okno dialogowe Wybierz kolor. Można również podać nazwę lub numer koloru.
- Rodzaj linii
- Ustawia rodzaj linii obwiedni szczegółu. Po kliknięciu przycisku Inne wyświetlane jest okno dialogowe Wybierz rodzaj linii.
- Szerokość linii
- Ustawia szerokość linii obwiedni szczegółu.
Krawędź modelu
- Gładkie
- Ustawia gładkość linii cięcia na modelach w widokach szczegółu.
- Gładka z ramką
- Wyświetla obramowanie wokół widoków szczegółu i ustawia gładkość linii cięcia na modelach wyświetlanych w widokach szczegółu.
- Gładka z linią połączenia
- Wyświetla linię połączenia pomiędzy obwiednią szczegółu i obwiednią widoku szczegółu. Ponadto wyświetla obramowanie wokół widoków szczegółu i ustawia gładkość linii cięcia na modelach wyświetlanych w widokach szczegółu.
- Poszarpana
- Ustawia poszarpanie linii cięcia na modelach w widokach szczegółu.
- Kolor linii
- Ustawia kolor obramowania szczegółu. Po kliknięciu opcji Wybierz kolor (na dole listy Kolor) zostanie wyświetlone okno dialogowe Wybierz kolor. Można również podać nazwę lub numer koloru.
- Rodzaj linii
- Ustawia rodzaj linii obramowania szczegółu. Po kliknięciu przycisku Inne wyświetlane jest okno dialogowe Wybierz rodzaj linii.
- Szerokość linii
- Ustawia szerokość linii obwiedni widoku szczegółu.
Linia połączenia
- Kolor linii
- Ustawia kolor linii połączenia. Po kliknięciu opcji Wybierz kolor (na dole listy Kolor) zostanie wyświetlone okno dialogowe Wybierz kolor. Można również podać nazwę lub numer koloru.
- Rodzaj linii
- Ustawia rodzaj linii połączenia. Po kliknięciu przycisku Inne wyświetlane jest okno dialogowe Wybierz rodzaj linii.
- Szerokość linii
- Ustawia szerokość linii połączenia.
