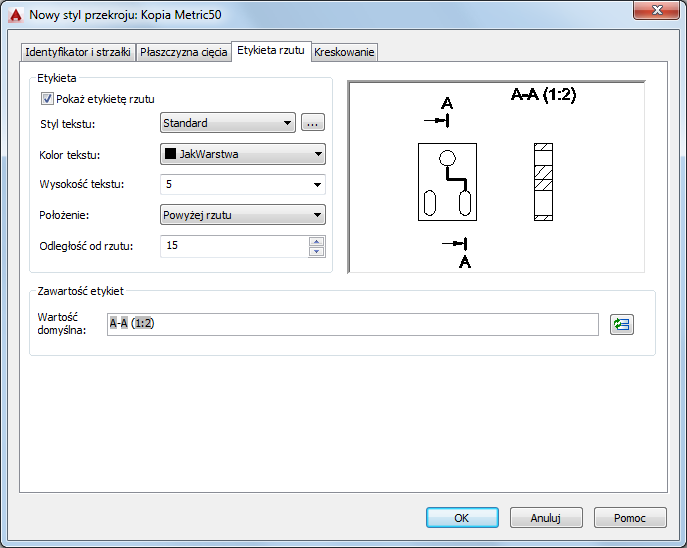

Ustala właściwości stylu tekstu, umieszczenia i wzoru etykiet przekroju.
Lista opcji
Wyświetlane są następujące opcje.
Etykieta
- Pokaż etykietę widoku
- Wybranie tej opcji powoduje wyświetlenie etykiet widoku w przekrojach.
- Styl tekstu
- Ustawia styl tekstu używany dla etykiety przekroju.
- Przycisk Styl tekstu
- Wyświetla okno dialogowe Styl tekstu, w którym można tworzyć i modyfikować style tekstu.
- Kolor tekstu
- Ustala kolor dla etykiety przekroju. Po kliknięciu opcji Wybierz kolor (na dole listy Kolor) zostanie wyświetlone okno dialogowe Wybierz kolor. Można również podać nazwę lub numer koloru.
- Wysokość tekstu
- Ustawia wysokość etykiety przekroju.
- Położenie etykiety
- Ustala położenie etykiety przekroju względem przekroju.
- Odległość od widoku
- Ustawia odstęp między krawędzią przekroju a etykietą przekroju.
Zawartość etykiet
- Domyślna
- Ustawia domyślną zawartość tekstową etykiet przekroju. Zwykle w etykietach przekroju są używane następujące pola:
- SkalWidoku — zawiera ustawienia skali przekroju.
- ViewSectionEndId — zawiera identyfikator końcowej linii przekroju.
- ViewSectionStartId — zawiera identyfikator początkowej linii przekroju.
- typRzutu — zawsze przyjmuje wartość „przekrój”, jeśli jest używane w etykiecie przekroju.
-
- Wyświetla okno dialogowe Pole, z kategorią pola ustawioną na wartość Dokumentacja modelu. Po zamknięciu okna dialogowego Pole wybrane pole jest wstawiane w bieżącym położeniu kursora wewnątrz domyślnego okna. Jeśli kursor nie znajduje się wewnątrz okna Domyślne, cała zawartość tego okna zostanie zastąpiona.
