W tym ćwiczeniu należy dodać do powierzchni obwiednię ukrytą, która spowoduje zamaskowanie wybranych obszarów podziału na trójkąty.
Obwiednię można utworzyć z dowolnego wieloboku lub polilinii, ale w tym ćwiczeniu zostanie użyta istniejąca linia nieciągłości.
Ćwiczenie stanowi kontynuację części Ćwiczenie 2: usuwanie linii TIN.
Dodawanie obwiedni ukrytej
- Otwórz Surface-4C.dwg, który znajduje się w folderze rysunków samouczka. Uwaga:
Rysunek przypomina rysunek Surface-3.dwg. Różnica polega na dodaniu warstwy C-TOPO-BRKL, która zawiera linie nieciągłości.
- W Obszarze narzędzi na karcie Nawigator w kolekcji Powierzchnie rozwiń powierzchnię XGND.
- W powierzchni XGND rozwiń kolekcję Definicja. Kliknij prawym przyciskiem myszy opcję
Obwiednie. Kliknij przycisk . - W oknie dialogowym Dodaj obwiednie określ następujące parametry:
- Nazwa: XGND-basen-ukryta
- Typ: Ukryj
- Niedestrukcyjna linia nieciągłości: pole wyboru zaznaczone
- Długość strzałki: 1.0000
- Kliknij przycisk OK.
- Na rysunku zaznacz obiekt polilinii stanowiący obwód basenu.

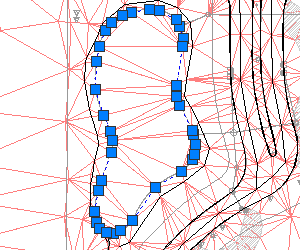

Polilinia, która odpowiada obwodowi basenu
- Naciśnij klawisz Enter.
Obwiednia ukryta zostanie dodana do definicji powierzchni. Powierzchnia widoczna na rysunku zostanie zmodyfikowana w taki sposób, że basen będzie wyświetlany jako „dziura” w powierzchni.

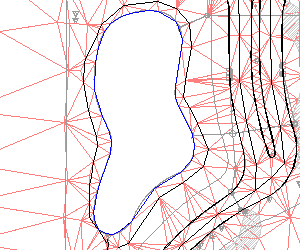

Sposób wyświetlania powierzchni z obwiednią ukrytą
Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 4: Wygładzanie powierzchni.
