Ćwiczenie 2: Usuwanie linii TIN

Celem ćwiczenia będzie usunięcie linii TIN z powierzchni.

Linie TIN przebiegają przez basen. Usunięcie linii zapobiegnie rysowaniu warstwic na odcinkach prowadzących przez obszar basenu.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Zamiana krawędzi TIN.

Usuwanie linii TIN

1. Otwórz Surface-4B.dwg, który znajduje się w folderze rysunków samouczka.

   Powierzchnia zdefiniowana w tym rysunku składa się z linii TIN nałożonych na obraz lądu, do którego istnieją odnośniki zewnętrzne.

2. Powiększ zaokrągloną powierzchnię basenu w lewej górnej części powierzchni.

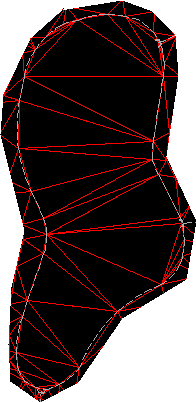

   Linie, które przecinają powierzchnię basenu


3. W obszarze narzędzi na karcie Nawigator rozwiń kolekcję Definicja odnoszącą się do powierzchni. Prawym przyciskiem myszy kliknij pozycję Edycje.
4. Kliknij polecenie Usuń linię.

   W wierszu polecenia pojawi się monit o zaznaczenie krawędzi (linii), która zostanie usunięta.

5. Kliknij krawędź, która przecina powierzchnię basenu. Naciśnij klawisz Enter.

   Krawędź jest usuwana i tworzona jest wewnętrzna granica biegnąca wzdłuż przylegających linii TIN.

6. Powtórz polecenie Usuń linię i usuń wszystkie linie TIN, które przecinają powierzchnię basenu.
   Wskazówka:

   Wprowadź C w wierszu polecenia, aby użyć okna przecinającego podczas wykonywania polecenia usuwania linii.

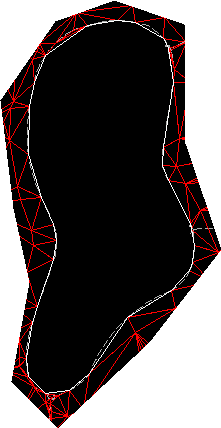

   Zmodyfikowana triangulacja oraz granica wewnętrzna



   Operacje edycji zostaną dodane jako wpisy operacji Usuń linię w widoku listy Edycje w drzewie Nawigatora.

   Uwaga:

   W kolumnie Opis w widoku listy będą widoczne współrzędne wierzchołków usuniętej krawędzi.

Aby kontynuować, przejdź do części Ćwiczenie 3: Dodawanie obwiedni ukrytej.
