W tym samouczku przedstawiono kilka popularnych zadań edycyjnych, takich jak zamiana krawędzi, usuwanie linii TIN czy wygładzanie powierzchni. Zostanie również omówione ukrywanie fragmentów powierzchni za pomocą obwiedni ukrytej.
Zamiana krawędzi
Zamiana krawędzi służy do zmiany kierunku trzech trójkątnych powierzchni na powierzchni w celu utworzenia dokładniejszego modelu powierzchni. Na przykład można zamienić krawędzie, aby dopasować krawędzie trójkąta do wypukłości lub zagłębień.

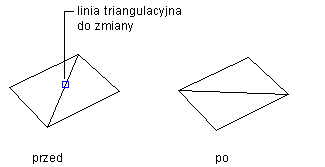

Skutki zamiany krawędzi
Usuwanie linii TIN
Usunięcie linii TIN może być niezbędne na przykład w sytuacji, gdy przy krawędziach powierzchni znajdują się trójkąty TIN, które są bardzo długie i wąskie. W takim przypadku mogą one niedokładnie odzwierciedlać powierzchnię i powinny zostać skasowane.
Linie powierzchni TIN lub linie siatek można również usuwać z basenu na przykład w celu utworzenia pustej przestrzeni. Usunięcie linii zapobiegnie rysowaniu warstwic na odcinkach tych przestrzeni.
Po usunięciu krawędzi następuje utworzenie granicy wewnętrznej biegnącej po sąsiednich liniach lub modyfikacja granicy zewnętrznej polegająca na jej poprowadzeniu po nowych liniach.
Ukryj obwiednie
Ukrycie obwiedni maskuje wybrane obszary powierzchni, co powoduje, że triangulacja, a w efekcie warstwice, są w takim obszarze niewidoczne. Można też ukryć obwiednie, aby utworzyć otwory w powierzchni, na przykład w celu zaznaczenia podstawy budynku.
Skutki zastosowania obwiedni ukrytej do powierzchni
Użycie obwiedni ukrytej nie powoduje usunięcia zakrytego fragmentu powierzchni. Cała powierzchnia pozostaje nienaruszona. Jeśli na powierzchni znajdują się linie powierzchni TIN, które powinny zostać trwale usunięte, należy użyć polecenia Usuń linię.
Wygładzanie powierzchni
Wygładzanie powierzchni to operacja powodująca dodanie punktów na rzędnych ustalonych przez program przy użyciu metody interpolacji punktów sąsiednich (NNI) lub optymalnej predykcji (Krigingu). W rezultacie otrzymuje się łagodne warstwice bez nakładania się linii.
Wygładzanie jest jedną z odmian operacji edycji powierzchni. Użytkownik może skonfigurować właściwości wygładzania, a następnie je indywidualnie włączać i wyłączać. Po wyłączeniu wygładzania powierzchnia powraca do swojego pierwotnego kształtu. Jednakże operacja wygładzania pozostaje na liście operacji wykonywanych na powierzchniach i można ją włączyć ponownie.
Metoda NNI jest stosowana do oceny rzędnej (Z) dowolnego punktu (P) w oparciu o szereg punktów o znanych rzędnych.
W metodzie tej wykorzystuje się dane triangulacji znanych punktów w celu obliczenia średniej ważonej rzędnych naturalnych sąsiadów punktu.
Przykład powierzchni z punktami sąsiednimi dowolnego punktu (P)
Aby używać metody NNI, należy określić tylko wyjściowe położenia interpolowanych punktów. Rzędne generowanych punktów zawsze są równe średniej ważonej rzędnych istniejących punktów sąsiadujących. W metodzie NNI interpolacja jest wykonywana tylko w obrębie powierzchni.
