Ćwiczenie 1: Zamiana krawędzi TIN

Celem ćwiczenia będzie zmiana ułożenia kilku krawędzi TIN zawartych w powierzchni.

Zamiana krawędzi TIN

1. Otwórz Surface-4A.dwg, który znajduje się w folderze rysunków samouczka.

   Powierzchnia zdefiniowana w tym rysunku składa się z linii TIN nałożonych na obraz lądu, do którego istnieją odnośniki zewnętrzne.

2. Powiększ dolną krawędź powierzchni.

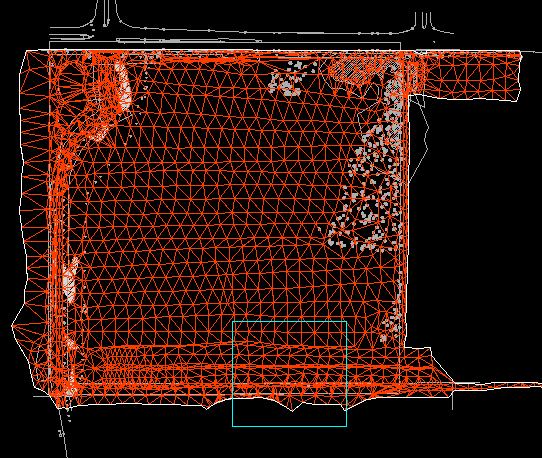

   Obszar do powiększenia


3. W obszarze narzędzi na karcie Nawigator rozwiń, dla tej powierzchni, kolekcjęDefinicja. Kliknij prawym przyciskiem myszy przycisk Edycje.
4. Kliknij polecenie Zamień krawędź.

   W wierszu polecenia pojawi się monit o zaznaczenie krawędzi (linii), która zostanie zmieniona.

5. Kliknij krawędź, co spowoduje jej zamianę.

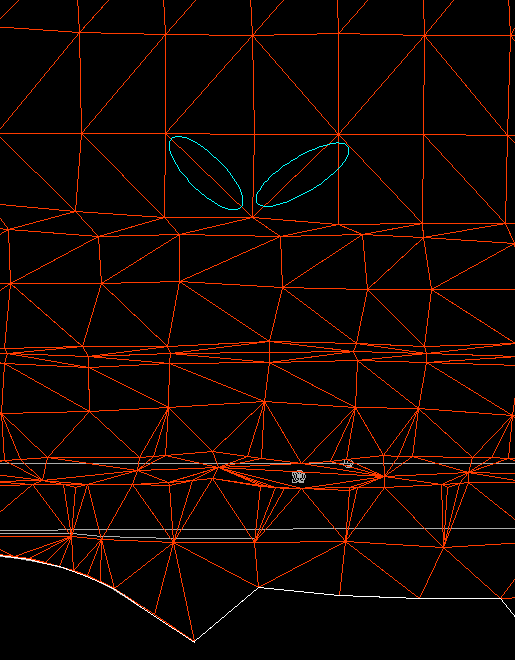

   Zalecane krawędzie do zamiany



   Zmiana dojdzie do skutku, jeśli są spełnione następujące kryteria:

   • Krawędź musi rozdzielać dwa widoczne trójkąty.
   • Równoległobok utworzony przez oba trójkąty (rozdzielone krawędzią) jest wypukły.
6. Opcjonalnie kontynuuj zaznaczanie pozostałych krawędzi TIN, aby zmienić ich kierunek.
7. Naciśnij klawisz Enter, aby zakończyć sesję polecenia.

   Operacje edycji zostaną dodane jako wpisy operacji Zamień krawędź w widoku listy Edycje na karcie Nawigator.

   Uwaga:

   W kolumnie Opis w widoku listy będą widoczne współrzędne punktów zaznaczenia krawędzi, które zostały zamienione.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: usuwanie linii TIN.
