Funkcje związane z rondami obejmują klika poleceń umożliwiających tworzenie i edycję rond 2D.

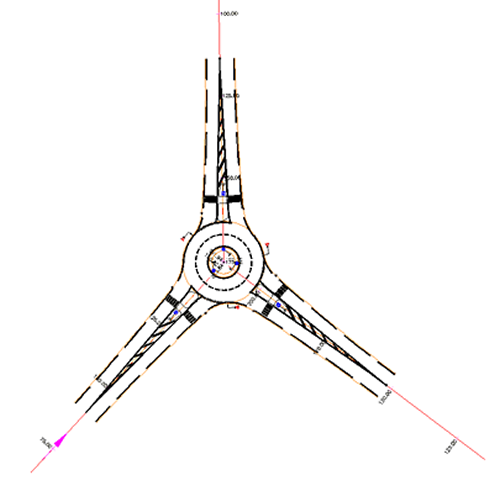

Można szybko utworzyć rondo 2D składające się z następujących komponentów:
- Obszar środkowy ronda — obejmuje wysepkę środkową i jezdnię okrężną. Geometria obszaru środkowego jest zdefiniowana przez kołowe linie trasowania. Odpowiednie oznakowania poziome drogi są dodawane automatycznie jako polilinie.
- Drogi dojazdowe — linie trasowania definiują oś i zewnętrzne obwiednie dróg dojazdowych dochodzących do ronda. Mogą zostać uwzględnione opcjonalne polilinie reprezentujące trójkąty konstrukcyjne, wysepki rozdzielające i inne oznakowania poziome drogi.
- Pasy dodatkowe — do istniejącego ronda można dodać pasy dodatkowe, czyli objazdowe pasy ruchu. Obwiednie geometrii pasa dodatkowego są rysowane z liniami trasowania. Polilinie wskazują oznakowania poziome drogi.
- Oznakowanie i znaki — te elementy można dodać do różnych części ronda, określając rodzaje linii, bloki i inne parametry. Używane domyślne znaki są określane z zastosowaniem istniejących bloków AutoCAD. Na potrzeby projektu można jednak utworzyć i określić własne znaki przy użyciu bloków AutoCAD.
Rondo utworzone za pomocą polecenia Utwórz rondo jest reprezentacją 2D ronda i nie są z nim skojarzone żadne dane pionowe. Kształt jest definiowany przez linie trasowania i polilinie. W Nawigatorze nie istnieją obiekty ronda ani węzeł ronda.
Ustawianie kierunku jazdy dla rond
Używając funkcji tworzenia rond, należy sprawdzić, czy opcja Kierunek jazdy w części Ustawienia rysunku jest odpowiednio ustawiona w projekcie. Na przykład w krajach, w których pojazdy poruszają się lewą stroną drogi, takich jak Wielka Brytania, dla opcji Kierunek jazdy należy wybrać ustawienie Lewa strona drogi. Gdy w polu Kierunek jazdy zostanie wybrane ustawienie Lewa strona drogi, linie trasowania wyłukowania krawędzi w skrzyżowaniach lub rondach są rysowane od lewej strony drogi wychodzącej do lewej strony drogi złączonej. Opcja Prawa strona jezdni jest zazwyczaj wybierana dla projektów dotyczących krajów, w których pojazdy poruszają się prawą stroną jezdni, takich jak Stany Zjednoczone. W takim przypadku linie trasowania wyłukowania krawędzi w skrzyżowaniach lub rondach są rysowane od prawej strony drogi wychodzącej do prawej strony drogi złączonej.
Podczas tworzenia rond należy sprawdzić, czy oznakowanie poziome drogi i znaki są wstawione prawidłowo, zgodnie z kierunkiem jazdy. Może być konieczne ręczne dostosowanie oznakowania.

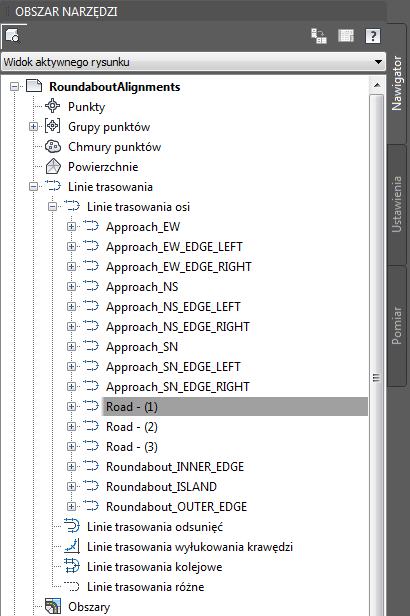

Linie trasowania ronda w Nawigatorze
Podczas tworzenia ronda automatyczne tworzona jest grupa nowych linii trasowania i polilinii reprezentujących komponenty ronda. Jeśli z tymi liniami trasowania ronda nie jest skojarzony obszar, są one dodawane w Nawigatorze w położeniu Linie trasowania
Linie trasowania osi.
Jeśli wybrane linie trasowania osi jezdni są skojarzone z obszarami, wynikowe linie trasowania ronda są wyświetlane w odpowiedniej kolekcji Obszary w obszarze Obszary Linie trasowania Linie trasowania osi jezdni.
W Nawigatorze nie występuje kolekcja specyficzna dla rond. Wynikowe linie trasowania ronda są widoczne w kolekcjach Nawigatora: Linie trasowania Linie trasowania osi lub Obszary. Nie istnieje typ obiektu „rondo”.
Ograniczenia dotyczące rond
Używając funkcji Utwórz rondo lub otwierając rysunki zawierające ronda utworzone z jej zastosowaniem, należy mieć świadomość opisanych poniżej zagadnień.
Edycja rond w innych wersjach programu AutoCAD Civil 3D
Ronda utworzone za pomocą polecenia Utwórz rondo można edytować wyłącznie w wersjach programu AutoCAD Civil 3D zawierających funkcję tworzenia tych elementów. Należą do nich:
AutoCAD Civil 3D 2010 z zainstalowanym pakietem Subscription Advantage Pack do programu AutoCAD Civil 3D 2010,
AutoCAD Civil 3D 2011 lub nowszy.
Nakładanie się wyłukowań krawędzi w rondach

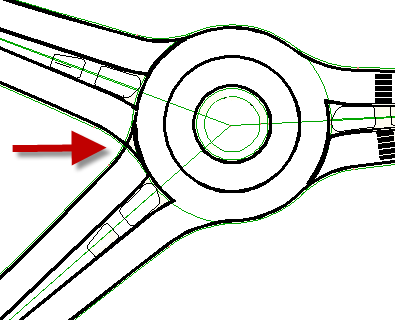

W sytuacjach nakładania się wyłukowań krawędzi dróg dojazdowych, wchodzących do kołowej części ronda, wyłukowania krawędzi nie ulegają scaleniu. Pozostają one w pewnym stopniu nałożone, jak pokazano na poniższej ilustracji:
