Dodawanie pasa dodatkowego do ronda

Do dodawania pasa prawoskrętu służy polecenie Dodaj pas prawoskrętu.

Po uruchomieniu tego polecenia zostanie wyświetlony monit o wybranie dróg wjazdowych i wyjazdowych na rondzie. Następnie zostanie wyświetlone okno dialogowe Rysowanie łącznicy umożliwiające określenie różnych parametrów łącznicy.

Ćwiczenie 3: Dodawanie pasa prawoskrętu do ronda

1. Kliknij kartę Startpanel Utwórz projektlistę rozwijaną Skrzyżowanie Dodaj pas prawoskrętu.

   Zostanie wyświetlony monit o wybranie dojazdowego pasa ruchu.

2. Na rondzie wybierz drogę dojazdową stanowiącą początek (wjazd) pasa dodatkowego.

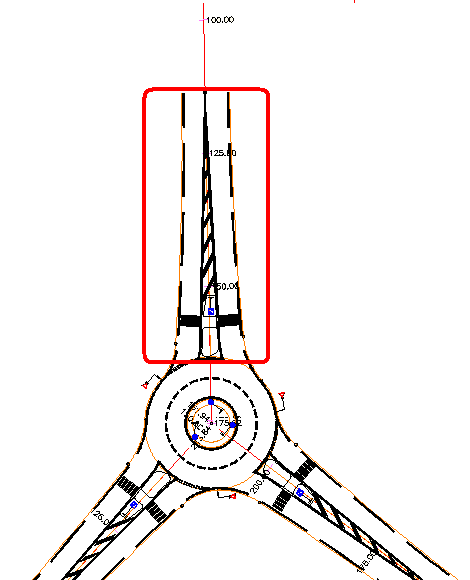

   Należy wybrać położenia wzdłuż jednego z istniejących wydłużeń linii trasowania drogi dojazdowej ronda. Na poniższej ilustracji przedstawiono przykładowo prawidłowy obszar ronda, w którym można wybrać drogę dojazdową.



   W przypadku próby wybrania poza tym obszarem droga dojazdowa nie zostanie wybrana. Akceptowane są wyłącznie prawidłowe położenia.

   Po wybraniu prawidłowego położenia wyświetlany jest monit o wybranie zakończenia (zjazdu) pasa dodatkowego.

3. Wybierz zakończenie (zjazd) pasa dodatkowego poprzez kliknięcie odpowiedniej (sąsiedniej) drogi dojazdowej do ronda.

   W przypadku kliknięcia nieprawidłowej linii trasowania nie zostanie ona wybrana. Po dokonaniu prawidłowego wyboru zostanie wyświetlone okno dialogowe Rysowanie pasa dodatkowego.

4. W razie potrzeby skoryguj parametry pasa dodatkowego w tym oknie dialogowym.
5. Aby utworzyć pas dodatkowy, kliknij przycisk OK.

   Pas dodatkowy został dodany do ronda.
