Program AutoCAD Factory Design Utilities zapewnia narzędzia projektowe i zoptymalizowane środowisko do tworzenia układu hali produkcyjnej. Umożliwia on także otwarcie starszych układów obiektów w plikach DWG i dodanie informacji dotyczących infrastruktury przemysłowej do tych rysunków. Rysunki infrastruktury przemysłowej mogą następnie posłużyć do wypełnienia układu 3D w programie Inventor Factory.
Układ Factory 2D
Układ Factory 2D to model DWG Factory, magazynu lub środowiska biurowego. Rozmiar i złożoność mogą być różne — od gniazda produkcyjnego do całej fabryki. Układ może zawierać elementy budynku, takie jak ściany, słupy i elementy uzbrojenia. Można rozplanować położenie poszczególnych elementów wyposażenia i utworzyć trasy dla poszczególnych produktów.
Program AutoCAD Factory Design Utilities umożliwia dodawanie informacji do układu Factory. Informacje mogą być dodane do starszych układów obiektów lub nowego pliku. Dodatkowe dane są niezbędne do analizy układów, generowania raportów oraz automatycznego wypełniania układu Factory przy użyciu zasobów 3D w programie Inventor Factory.
Typowy proces roboczy obejmuje następujące czynności:
- Utwórz uproszczony układ (np. prostokątne kształty) i przypisz informacje o stacjach.
- Utwórz produkty, które będą produkowane przy użyciu zdefiniowanych stacji.
- Utwórz trasy produktów między stacjami.
- Zapisz dane jako układ Factory 2D DWG.
- Przenieś układ do programu Navisworks Factory za pomocą polecenia Synchronizuj z programem Navisworks lub do programu Inventor Factory za pomocą polecenia Synchronizacja z programem Inventor albo Nowy układ z pliku DWG i wypełnij zasobami 3D. (Jeśli w układzie w pliku DWG istnieją jakiekolwiek zasoby 2D i zasoby umożliwiające łączenie, po otwarciu w programie Inventor są one automatycznie zamieniane na odpowiedniki 3D).
Interfejs użytkownika

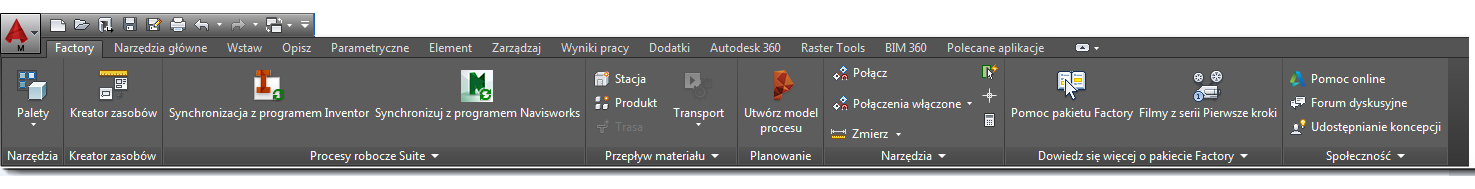

Interfejs użytkownika programu Factory Design Utilities znajduje się na karcie Factory. Składają się na niego panele Narzędzia, Kreator zasobów, Procesy robocze Suite, Przepływ materiału, Planowanie, Narzędzia, Dowiedz się więcej o pakiecie Factory oraz Społeczność. Na domyślne środowisko pracy składa się karta Factory i standardowe panele programu AutoCAD.
Wiele narzędzi z interfejsu użytkownika programu AutoCAD Factory opisano poniżej.
Panel Narzędzia
Dostępne są cztery palety skojarzone z programem AutoCAD Factory Design Utilities: Przeglądarka zasobów, Przeglądarka bloków, Przeglądarka przepływu materiałów i Przeglądarka właściwości. Palety współdzielą obszar przeglądarki i można je dostosowywać przy użyciu standardowych metod zmiany rozmiaru. Okna przeglądarek można zadokować w różnych pozycjach lub pozostawić ruchome, odciągając je od ramki aplikacji.
- Przeglądarka zasobów — zapewnia dostęp do zainstalowanych zasobów, zasobów użytkownika oraz zasobów z chmury. Zasoby to komponenty, które razem tworzą zawartość Factory. Mogą one zawierać elementy architektoniczne, wyposażenie do magazynowania materiałów, wyposażenie procesowe itd.
- Przeglądarka bloków — wyświetla listę wszystkich bloków w bieżącym rysunku wraz z ich atrybutami zasobu. Można kliknąć dwukrotnie nazwę bloku na liście Przeglądarka bloków i opublikować zasób w środowisku Kreatora zasobów.
- Przeglądarka przepływu materiałów — zapewnia dostęp do zdefiniowanych stacji, produktów i tras. Z poziomu przeglądarki można zarządzać definicjami tych obiektów Factory. Menu kontekstowe zapewniają dostęp do często używanych poleceń.
- Przeglądarka właściwości — zapewnia dostęp do właściwości obiektu przepływu materiałów. Właściwości są wyświetlane na podstawie wybranego obiektu przepływu materiałów i można je modyfikować.
Panel Kreator zasobów
Panel Kreator zasobów udostępnia narzędzia umożliwiające tworzenie zasobu bloku 2D w programie AutoCAD Factory, skojarzenie z nim obiektu 3D i określenie jego orientacji. Zasób można następnie opublikować jako lokalny lub w chmurze. Reprezentacja 3D obiektu będzie wtedy wyświetlana, jeśli układ programu AutoCAD zostanie zsynchronizowany z programem Inventor Factory lub Navisworks Factory.
Panel Procesy robocze Suite
Narzędzia znajdujące się w tym panelu umożliwiają tworzenie dwukierunkowego skojarzonego łącza między rysunkiem 2D programu AutoCAD a układem 3D programów Inventor Factory i Navisworks Factory. Łącze, nazywane synchronizacją układów, można ustalić między programem Inventor lub Navisworks a programem AutoCAD Architecture lub AutoCAD Mechanical.
Panel Przepływ materiału
Narzędzia z panelu Przepływ materiału umożliwiają definiowanie produktów wytwarzanych w danym obiekcie, stacji, w których są realizowane procesy produkcyjne, oraz tras między tymi stacjami. Po utworzeniu układu można przeanalizować koszty transportu, poziom wykorzystania maszyn oraz zużycia energii. Możliwe jest tworzenie raportów z wynikami w celu porównania i udokumentowania różnych scenariuszy. Gdy układ spełnia wymagania, można go wysłać do programu Inventor Factory, w którym stanie się nakładką 2D wypełnianą przy użyciu zasobów 3D.
- Importuj dane — umożliwia wczytanie danych arkusza w celu wygenerowania informacji o zmiennych dotyczących układu Factory.
- Eksportuj dane — umożliwia zapisywanie i udostępnianie informacji o zmiennych układu w arkuszu kalkulacyjnym.
Panel Planowanie
Ten panel zawiera polecenie Utwórz model procesu, które umożliwia uruchomienie internetowego narzędzia modelowania procesu Autodesk Process Analysis 360. To narzędzie pozwala szybko zbudować funkcjonalny model proponowanej linii montażowej, infrastruktury przemysłowej lub maszyn przemysłowych. Następnie można zasymulować ich działanie, aby zidentyfikować potencjalne wąskie gardła i zoptymalizować wydajność.
Panel Narzędzia
Panel Narzędzia zawiera kolekcję znanych poleceń programu AutoCAD, takich jak ZMIERZGEOM, ID, KALKULATOR itp. Zawiera również polecenie Połącz, które znajduje się tylko w programie AutoCAD Factory. To polecenie umożliwia połączenie zasobów Factory przez wybór nieużytych połączeń zasobów.
Panel Dowiedz się więcej o pakiecie Factory
Ten panel zawiera kilka poleceń, które pozwalają dowiedzieć się więcej o programie AutoCAD Factory.
- Pomoc pakietu Factory — otwiera okno dokumentacji Pomocy programu AutoCAD Factory dostarczanej wraz z produktem.
- Filmy z serii Pierwsze kroki — odsyła do kanału pakietu Autodesk Factory Design Suite w serwisie YouTube.
- Co nowego — wyświetla informacje na temat nowych funkcji w danej wersji programu Autodesk Factory Design Utilities.
Panel Społeczność
Panel Społeczność zapewnia łatwy dostęp do sieci AKN (Autodesk Knowledge Network), forów dyskusyjnych oraz witryn społecznościowych związanych z branżą, w których można oglądać przydatne nagrania wideo, wymieniać się informacjami oraz uzyskiwać pomoc w przypadku nieznanych problemów dotyczących pakietu Factory.
Zasoby Factory
- Zasoby Factory — biblioteka zawierająca standardowe modele komponentów infrastruktury przemysłowej, takie jak przenośniki, kanały i ściany. Można publikować często używane modele w bibliotece. Biblioteka zawiera też pobrane zasoby chmury.
- Zasoby Factory w chmurze — wymagania dotyczące zasobów Factory różnią się w zależności od branży i zaawansowania procesu produkcyjnego. Aby zmniejszyć wymagania dotyczące miejsca na dysku, niektóre zasoby znajdują się na serwerze w chmurze i można je łatwo pobrać na żądanie. Lokalne wystąpienia poszczególnych zasobów są umieszczane w pamięci podręcznej na potrzeby ich użycia.
