Okno dialogowe Ustawienia wiązań — karta Rozważanie

Dostęp

Wstążka: karta Szkic panel Wiązanie Ustawienia wiązań: karta Rozważanie

Opcje karta Szkic: Ustawienia wiązań: karta Rozważanie

Wybrana opcja Rozważaj wiązania i niewybrana opcja Utrwalaj wiązania:

• Wiązania nie są tworzone automatycznie po ukończeniu szkicu.
• Położenie rozważanego wiązania jest poprawne.

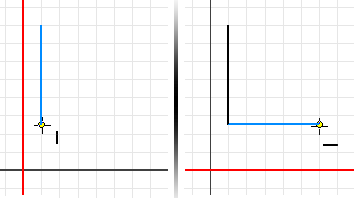

Na przykład podczas rysowania linii pionowej obok kursora wyświetlana jest ikona linii pionowej wskazująca, że linia jest pionowa, ale po ukończeniu rysunku wiązanie pionowe nie jest tworzone automatycznie.

Wybrana opcja Utrwalaj wiązania:

• Wiązania są tworzone automatycznie po ukończeniu szkicu.
• Obok kursora wyświetlana jest ikona wiązania.
Uwaga:
• Opcja Utrwalaj wiązania jest dostępna tylko wtedy, gdy wybrana jest opcja Rozważaj wiązania. Gdy podpowiadanie zostanie wyłączone, automatycznie zostanie wyłączone rozważanie.
• Wiązania zgodności w punkcie końcowym linii są zawsze rozważane i utrwalane, chyba że zostały specjalnie wyłączone przez usunięcie wyboru opcji Zgodności w sekcji Wybór rozważania wiązań. Zapobiega to tworzeniu otwartych profili szkicu.
• Aby zapobiec rozważaniu wiązań podczas tworzenia obiektu, przytrzymaj naciśnięty klawisz CTRL podczas szkicowania.

Priorytet rozważania wiązań

Ustawia wybrany typ wiązań dla automatycznego wstawiania wiązań.

Równoległe i prostopadłe

Najpierw wyszukiwane są wiązania definiujące zależności między geometriami, a następnie sprawdzane są współrzędne siatki szkicu.

Poziome i pionowe

Najpierw wyszukiwane są wiązania definiujące orientację geometrii szkicu w zależności od współrzędnych szkicu, a następnie wyszukiwane są wiązania między geometriami szkicu.

Wybór rozważania wiązań

Umożliwia wybór wiązań, które mają zostać rozważone, oraz geometrii, która ma zostać użyta.

Uwaga: Stan opcji Rozważaj wiązania powoduje nadpisanie wyborów w sekcji Wybór rozważania wiązań. Jeśli opcja Rozważaj wiązania nie jest wybrana, wszystkie pola wyboru w sekcji Wybór rozważania wiązań są niedostępne.

Wybierz wszystko

Zaznacza wszystkie aktywne pola wyboru.

Wyczyść wszystko

Wyczyszcza wszystkie pola wyboru. Żadne wiązania nie zostaną wywiedzione.

Poziomy

Zostanie rozważone wiązanie poziome.

Pionowy

Zostanie rozważone wiązanie pionowe.

Równolegle

Wiązanie równoległe zostanie rozważone do geometrii zakresu.

Prostopadle

Wiązanie prostopadłości zostanie rozważone w przypadku geometrii zakresu.

Przecięcie

Wiązanie zgodności zostanie rozważone w punkcie przecięcia krzywych zakresu, z przecięciami wirtualnymi włącznie.

Symetria

Wiązanie zgodności zostanie rozważone w punkcie symetrii linii zakresu.

Na krzywej

Wiązanie zgodności zostanie rozważone na krzywych zakresu.

Styczne

Wiązanie styczności zostanie rozważone do geometrii zakresu.

Zgodnie

Wiązanie zgodności zostanie rozważone do punktów zakresu.

Uwaga: Stan ustawienia Rozważaj wiązania (powyżej) powoduje nadpisanie wyborów w tej sekcji (Wybór rozważania wiązań). Jeśli opcja Rozważaj wiązania nie jest wybrana, wszystkie pola wyboru są niedostępne.
