Wiązanie
- Wyświetl wiązania podczas tworzenia
-
Wiązania są wyświetlane podczas tworzenia geometrii lub wiązań.
Wyświetlane wiązania zostaną automatycznie ukryte po zakończeniu bieżącego polecenia i w przypadku zmian graficznych, takich jak narysowanie nowego elementu szkicu, zastosowanie nowego wiązania itp.
- Pokaż wiązania w przypadku wybranych obiektów
-
Wyróżnia wiązania dla geometrii wybranej w oknie graficznym. Gdy wiązania są wyświetlane wiązania, dowolne z nich można wybrać do usunięcia.
- Wyświetl wiązania zgodności w szkicu
-
Ustawia automatyczne wyświetlanie znacznika wiązania zgodności po utworzeniu wiązania.
z menu kontekstowego, aby usunąć wszystkie wiązania. Wiązania zgodności nie zostaną usunięte. Wymiar
- Edycja wymiaru podczas jego tworzenia
-
Gdy ta opcja jest zaznaczona, automatycznie podczas umieszczania zostanie wyświetlone okno dialogowe Edycja wymiaru. Przy każdym kliknięciu, w celu wstawienia wymiaru, zostanie wyświetlone okno dialogowe Edycja wymiaru, które umożliwia określenie rzeczywistego wymiaru lub równania.
- Utwórz wymiary z wartości wejściowych
-
Jeśli opcja jest wybrana, stałe wymiary zostaną automatycznie utworzone na podstawie wartości wprowadzonych w polach wprowadzania danych. Aby przełączać się pomiędzy polami wprowadzania wartości naciśnij klawisz TAB.
Jeśli opcja jest niezaznaczona, stałe wymiary zostaną umieszczone w geometrii szkicu.
Wymiary nadmiernie powiązane
Ustawia zachowanie podczas wstawiania wymiarów w szkicach nadmiernie powiązanych. Wybierz jedną z opcji.
- Zastosuj wymiar sterowany
-

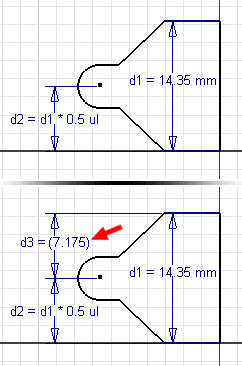

Powoduje zastosowanie wymiaru nieparametrycznego określonego w nawiasach. Wymiar aktualizuje się jednocześnie ze szkicem, ale nie zmienia wielkości szkicu.
- Ostrzegaj o wymiarze nadmiernie powiązanym
-
Wyświetla ostrzeżenie o dodawaniu nadmiarowych wiązań do szkicu.
